多通孔法兰式压装固定压盘结构设计

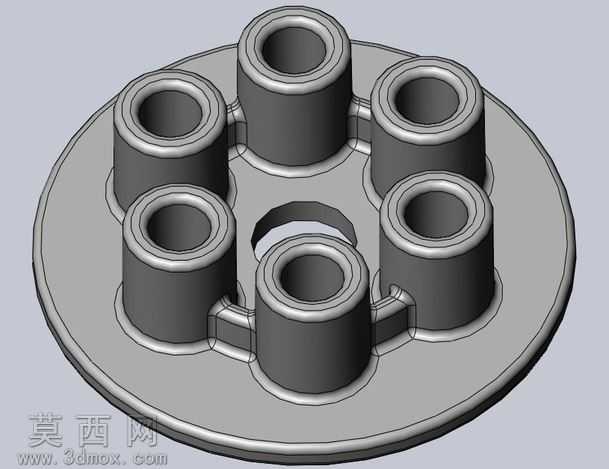

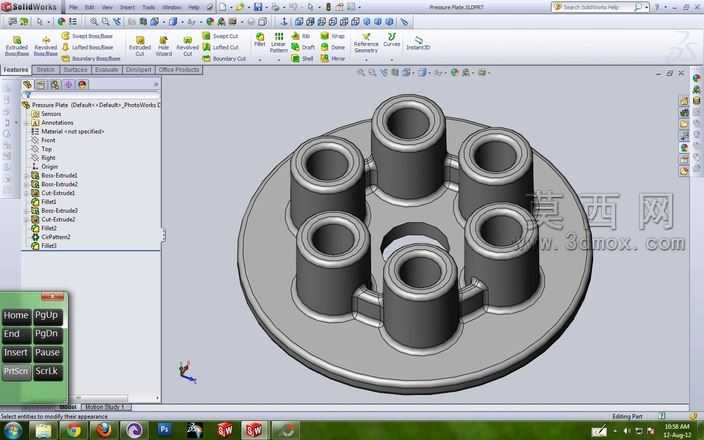

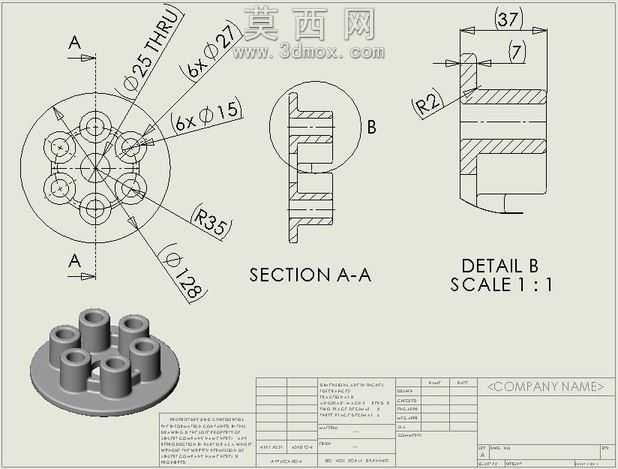

本压盘模型采用SolidWorks进行全参数化三维建模，建模过程遵循机械制图投影规范，同步完成二维工程图与三维实体的关联设计，确保尺寸参数的双向联动可修改。建模起始阶段首先绘制压盘的圆形基体草图，以中心原点为基准定位外圆Φ128、R35的轮廓边界，确定整体盘体的基础外形，随后通过拉伸凸台命令生成盘体的基础实体，盘体总厚度尺寸严格匹配工程图标注的37mm，保证整体尺寸精度。在孔位结构设计上，采用圆周阵列特征完成6组安装孔的排布，每组孔包含Φ15的沉孔与Φ27的通孔结构，孔位的分度圆定位完全贴合工程图的角度标注，确保安装时的同轴度与位置度公差要求，同时在盘体边缘位置加工Φ25的贯穿通孔，满足管线穿过或辅助定位的使用需求。细节结构处理上，对盘体的凸台边缘添加R2的圆角过渡特征，避免应力集中问题，提升零件的结构强度与加工工艺性，同时通过A-A全剖视图、B向局部放大视图的二维视图表达，清晰展示盘体内部的台阶结构、壁厚分布，确保三维模型与二维工程图的结构完全一致。材质配置阶段为模型赋予灰铸铁材质属性，模拟铸铁压盘的哑光金属质感，渲染时调整环境光与漫反射参数，清晰呈现零件的轮廓边界与孔位结构，同时保留工程图的标题栏、尺寸标注区域，完整呈现设计输出的全套资料。设计思路围绕压装工况的使用需求展开，盘体的圆形结构保证受力均匀分布，多组均匀排布的安装孔可实现与配套构件的稳定连接，凸台结构可嵌入配套工装的定位槽内，避免压装过程中出现偏移错位，整体结构兼顾了加工便利性与使用可靠性，可直接用于机械压装工装、夹具的配套设计参考，也可作为机械制图教学的典型盘类零件案例使用。
