涡旋辐条式汽车轮毂三维结构设计

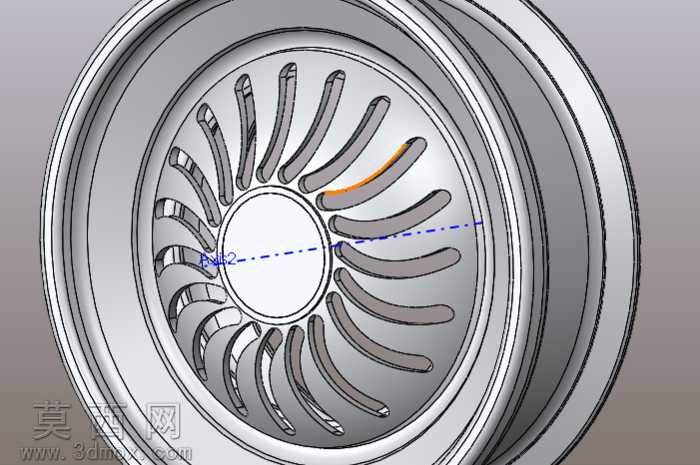

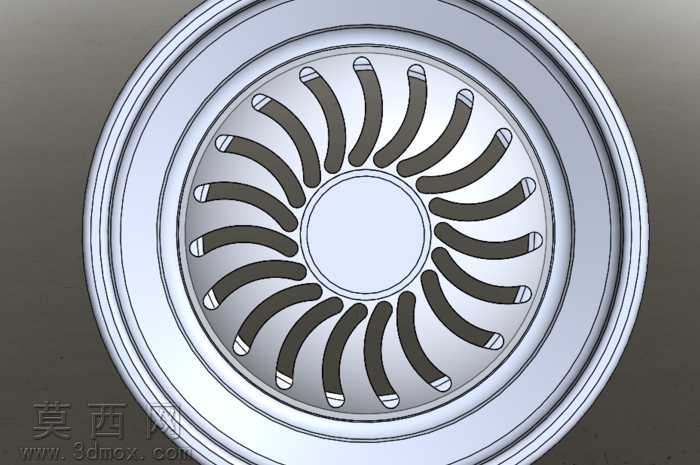

本作品为汽车轮毂的三维参数化设计模型，采用涡旋式放射辐条结构完成整体造型构建，建模过程中以中心安装基准面为草图绘制平面，先确定轮毂中心定位孔的基准尺寸，绘制中心安装盘的轮廓草图，通过拉伸凸台命令生成中心安装基座，预留出螺栓安装位的环形阵列基准。随后以轮辋的径向截面为草图，通过旋转凸台命令生成整体轮辋的基体结构，保证轮辋的安装止口、胎圈座的尺寸符合常规乘用车轮胎的装配公差要求。辐条部分采用涡旋曲线作为引导线，先绘制单根辐条的截面轮廓，通过扫描命令生成单根辐条实体，再以轮毂中心轴为阵列基准，完成环形阵列排布，每根辐条的曲面过渡均做了圆角处理，避免应力集中的同时提升造型流畅度。建模过程中对辐条与轮辋、辐条与中心安装盘的衔接位置做了加厚处理，保证结构强度符合车轮的承载需求，同时对辐条表面做了轻微的拔模斜度设置，适配实际生产中的脱模工艺要求。材质设置上，整体轮毂赋予哑光金属铝合金材质，调整材质的反射率与粗糙度参数，模拟真实铸造铝合金轮毂的表面质感，辐条的局部边缘做了高亮金属质感的区分，还原轮毂表面精车加工后的视觉效果。渲染阶段采用柔和的侧方打光，凸显辐条之间的层叠阴影关系，清晰展现涡旋辐条的曲面走向与结构层次，中心安装孔的基准标注线保留了建模过程中的尺寸参考，直观呈现轮毂的径向尺寸基准。整体设计兼顾造型的美观性与结构的实用性，涡旋式辐条在视觉上更具动感，同时均匀排布的辐条结构能够保证行驶过程中的受力均匀，可用于汽车配件的结构展示、改装轮毂的方案验证以及相关教学演示场景。
