林业作业用沃尔沃EC210挖掘机三维设计

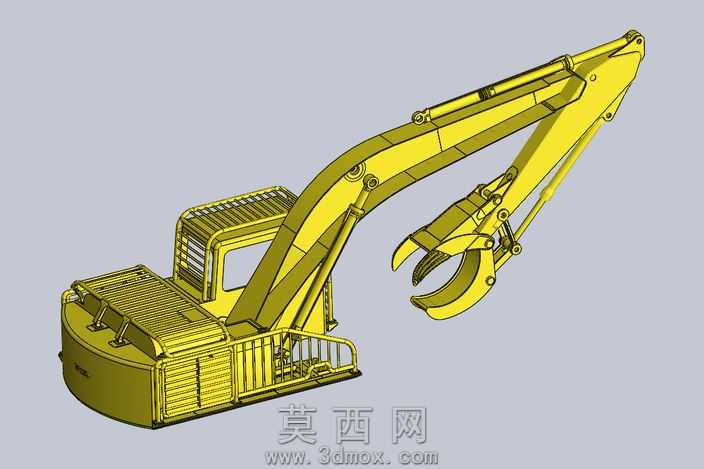

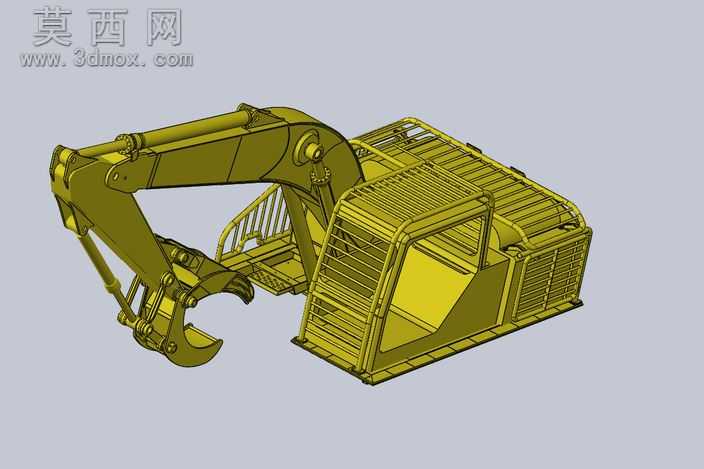

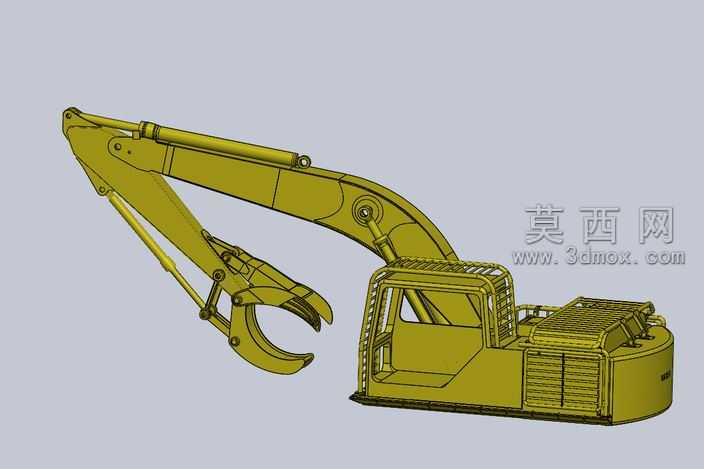

本作品为适配林业作业场景的沃尔沃EC210挖掘机三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循实体机械设计的尺寸规范与结构逻辑，完整还原了林业改装型挖掘机的全部核心结构。建模阶段首先从底盘行走系统开始搭建，严格复刻履带式挖掘机的底盘框架、履带板排布、行走马达安装位、上部回转支承结构，确保底盘部分的承重结构、回转连接结构与真实设备的力学传递逻辑一致，为上部工作装置的装配提供精准的基准定位。上部机身部分完整构建了驾驶室防护结构、发动机舱布局、散热格栅结构、液压油箱与燃油箱的安装位，针对林业作业的特殊需求，特意还原了驾驶室外部的防护网结构，避免作业过程中树枝、木料对驾驶室造成冲击损伤，机身侧面的散热格栅采用阵列式实体建模，还原真实设备的通风散热结构，机身上部的扶手、检修盖板等细节结构也逐一完成建模，保证机身外观与结构的还原度。工作装置部分是本次建模的核心重点，针对林业抓木作业的需求，替换了常规土方作业的挖斗结构，采用了虎口式抓爪工作属具，完整构建了动臂、斗杆、抓爪的铰接结构，以及分布在动臂、斗杆、抓爪部位的全部液压油缸，每一处铰接点的转动副位置、液压油缸的两端安装位都经过尺寸校准，确保模型可在三维软件中实现工作装置的动作模拟，还原挖掘臂举升、抓爪开合的完整作业姿态。材质渲染阶段，整机主体采用工程机械设备常用的工程黄哑光金属材质，还原沃尔沃挖掘机的经典涂装质感，液压油缸杆部分采用抛光金属材质，油缸筒部分采用与机身一致的涂装材质，履带部分采用深色耐磨金属材质，驾驶室玻璃采用半透明带轻微反光的玻璃材质，抓爪的齿尖部分做了耐磨材质的区分处理，渲染过程中添加了柔和的环境光与方向光，突出模型的结构轮廓与材质质感，避免阴影过重遮挡结构细节。整体设计思路围绕林业作业的特殊使用场景展开，在还原EC210挖掘机基础底盘与机身结构的前提下，针对性调整工作属具与防护结构，既保留了原版挖掘机的通用结构特性，又突出了林业机型的专用属性，模型各部件的装配关系清晰，无结构干涉问题，可用于林业工程机械的结构展示、作业模拟、改装设计参考等场景。
