涵道式螺旋桨航空动力装置设计

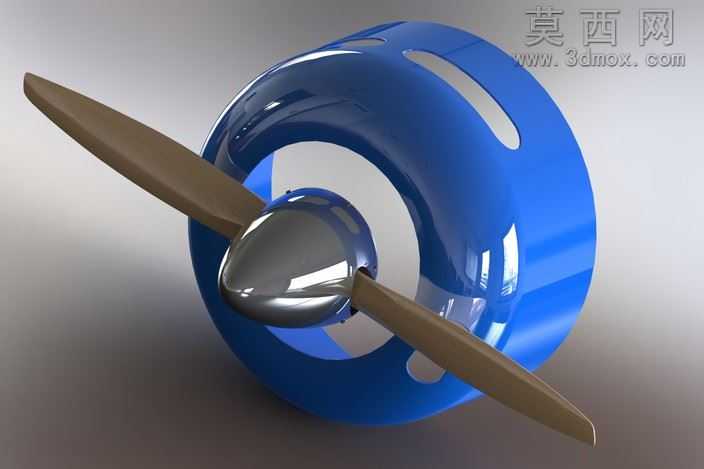

本作品为涵道式螺旋桨动力装置的三维设计成果，整体采用SolidWorks完成全参数化建模，建模过程中遵循航空动力部件的气动设计逻辑，对各部件的曲面连续性、装配同轴度进行了严格约束。首先完成核心整流罩的建模，采用NURBS曲面构建流线型纺锤外形，确保气流经过桨毂位置时能够顺畅过渡，减少前端扰流带来的气动损失，整流罩与桨叶的衔接位置做了圆角过渡处理，避免应力集中同时优化气流走向。桨叶部分采用双叶对称设计，建模时参考低速航模螺旋桨的翼型截面，从桨根到桨尖逐步调整翼型厚度与扭转角度，保证不同半径位置的桨叶切面都能维持合理的迎角，提升动力输出效率，桨叶根部与桨毂的连接位置做了加厚处理，模拟真实结构的强度设计需求。外部涵道采用环形薄壁结构设计，涵道壁面做了光滑曲面处理，内壁与桨尖预留了均匀的装配间隙，涵道本体上开设了多个对称分布的长条形镂空槽，既可以减轻整体结构重量，也能够平衡涵道内外的气压差，减少涵道壁面的气动阻力，涵道的前后边缘做了圆弧收边处理，避免尖锐边缘产生的气流分离。材质渲染阶段，为外部涵道赋予高光亮面蓝色塑料材质，调整材质的反射率与粗糙度参数，模拟工程塑料的光滑质感，准确呈现曲面环境反射效果；桨叶部分赋予哑光棕褐色复合材料材质，还原木质或复合航模桨叶的视觉特征；中心整流罩赋予抛光金属材质，调高金属反射参数，模拟铝合金抛光后的亮面金属质感，通过光影调整突出整流罩的曲面弧度。装配阶段严格保证螺旋桨旋转轴与涵道中心轴线完全重合，各部件的装配约束完全符合实际生产的装配逻辑，可直接用于结构验证、3D打印制作航模动力组件，也可作为航空动力科普的展示模型，整体设计兼顾了气动合理性、结构轻量化与视觉美观度，还原了涵道螺旋桨相比普通开式螺旋桨的结构特征，即通过环形涵道约束桨尖涡流，提升螺旋桨的工作效率，同时降低动力装置的运行噪音。
