直插式发光二极管电子元器件三维设计

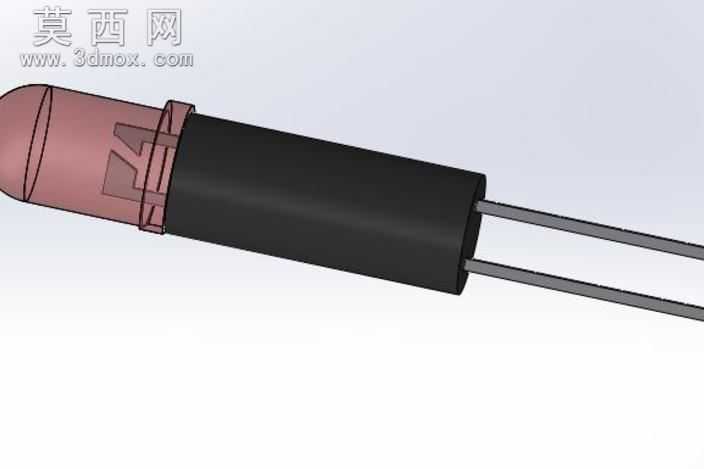

本作品为直插式发光二极管的三维建模设计，建模过程采用SolidWorks软件完成整体结构搭建，首先从核心的封装头部开始构建，先绘制椭球形的透镜头部轮廓，通过旋转凸台命令生成半透明的透镜基体，在透镜与基座衔接的位置，精准还原了封装工艺形成的卡扣式限位结构，该结构通过拉伸切除与阵列命令完成，还原了真实元件封装时的定位特征。随后构建黑色的塑封基座部分，通过圆柱拉伸生成基座主体，在基座与引脚衔接的端面做了微小的倒角处理，还原注塑成型工艺的边角特征，避免模型出现生硬的直角棱角，更贴近真实工业产品的外观质感。引脚部分采用扫描命令完成，先绘制引脚的直线路径，再绘制圆形截面轮廓，扫描生成两根平行的金属引脚，同时在引脚与塑封基座连接的位置做了嵌入结构的处理，还原引脚在塑封内部的固定结构，保证结构逻辑符合真实元件的生产工艺。材质设置阶段，为椭球形透镜头部赋予半透明的红色树脂材质，调整材质的透光率与折射参数，模拟环氧树脂封装透镜的光学质感，光线照射下可呈现出半通透的视觉效果；黑色塑封基座赋予哑光黑色工程塑料材质，添加细微的颗粒质感参数，还原塑封材料的哑光表面特性；两根金属引脚赋予镀锡金属材质，调整金属的反光度与粗糙度，模拟引脚表面的轻微氧化哑光金属质感，避免过于镜面的不真实效果。设计过程中将模型拆分为透镜头部、塑封基座、金属引脚三个独立的实体部分，方便后续赋予不同材质，也便于后续做结构拆解展示，建模过程中严格参照真实直插LED的尺寸比例进行绘制，各部分的比例协调，透镜头部的弧度、塑封基座的长度、引脚的直径与伸出长度都符合常规5mm直插LED的实际尺寸，没有出现比例失调的问题。渲染阶段采用柔和的环境光进行打光，在透镜侧方添加辅助光源，突出半透明材质的透光特性，同时在金属引脚部分形成自然的高光反射，整体渲染效果真实自然，能够清晰展示直插发光二极管的外观结构与各部分的材质特征，可用于电子元器件教学展示、电路装配模拟、产品宣传演示等多种场景。
