发动机活塞曲轴连接连杆三维结构设计

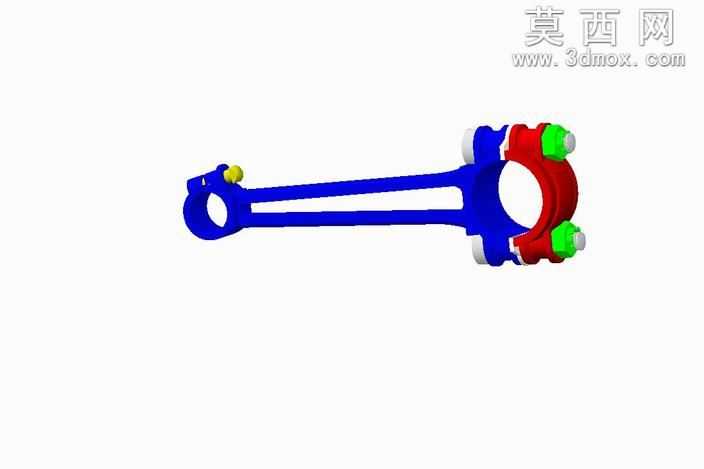

本模型为发动机核心传动部件连杆，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循内燃机连杆的实际工程尺寸比例，对杆身、大头端、小头端、连接螺栓部位等核心结构做了精细化还原。建模阶段首先绘制连杆小头端的环形活塞销安装孔轮廓，通过拉伸生成小头端基体，随后绘制杆身的工字型截面轮廓，沿两端孔中心连线做扫掠操作生成杆身主体，工字型截面的设计既保证了杆身的结构强度，又能有效降低部件自重，减少发动机运转过程中的往复惯性力。针对连杆大头端的分体式结构，建模时先完成大头端环形基体的构建，再通过分割命令生成连杆盖部分，对大头端的螺栓安装凸台、定位凹槽结构做了精准刻画，还原了连杆与连杆盖通过螺栓紧固的装配结构特征。材质与渲染阶段，对连杆主体部分赋予金属蓝色的合金钢材质，调整材质的金属度、粗糙度参数模拟锻造合金钢的表面质感，对连杆盖部分赋予红色金属材质，与主体形成清晰的视觉区分，对两端的轴瓦部位、紧固螺栓端头分别赋予对应的材质色彩，小头端的润滑孔、大头端的轴瓦定位槽等细节结构都做了清晰呈现，通过多角度渲染完整展示连杆的整体形态与各部位结构特征。设计过程中充分考虑连杆的实际工作场景，小头端用于连接活塞销，承接活塞往复运动的作用力，大头端用于包裹曲轴曲柄销，将活塞的往复直线运动转换为曲轴的旋转运动，分体式大头端的设计便于部件的装配与检修，杆身的过渡圆角设计可有效降低应力集中，提升部件在交变载荷下的疲劳强度，整体模型结构完整，各部位连接关系清晰，可用于发动机结构教学、传动部件原理演示以及相关设计方案的参考验证。
