立式多工位特殊捻线加工设备结构设计

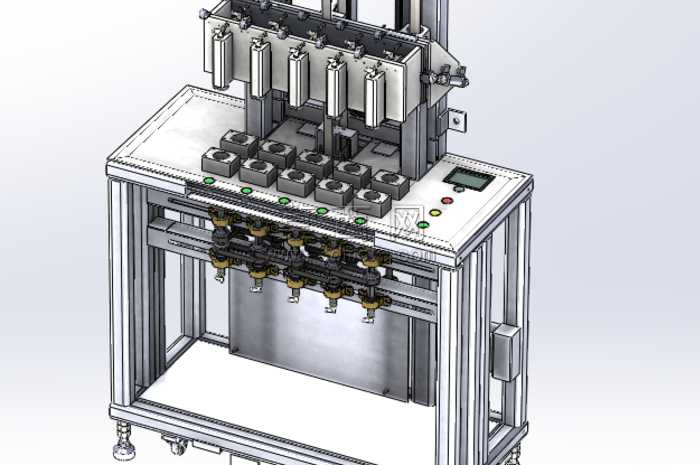

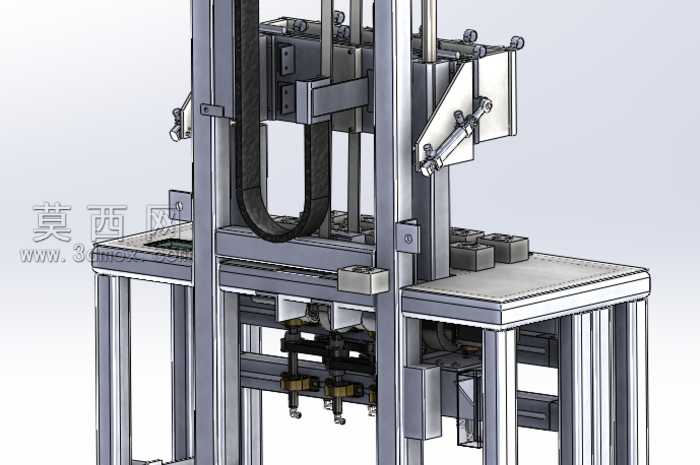

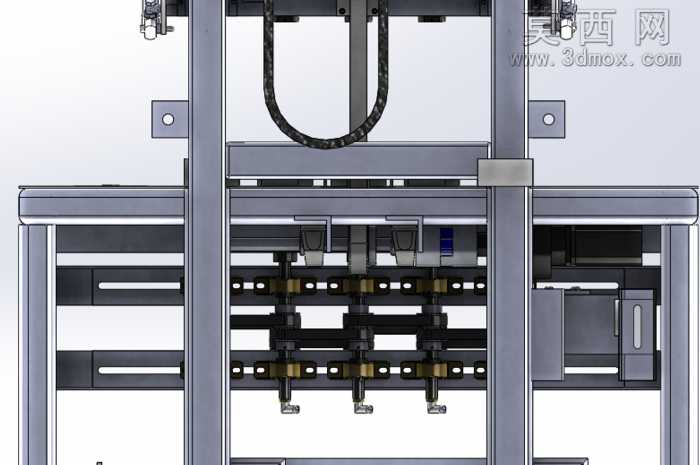

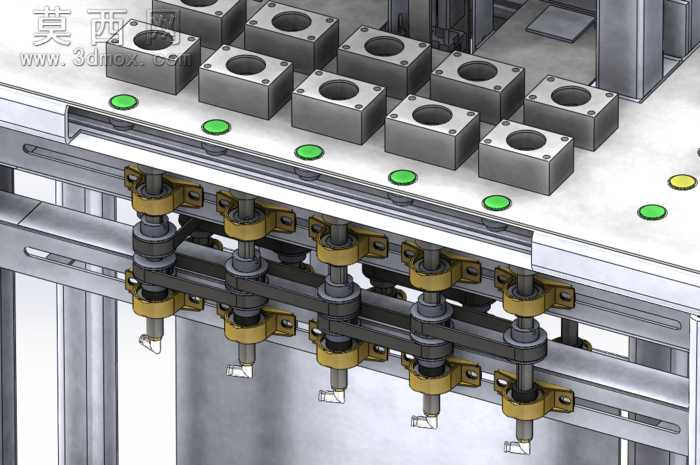

本模型为立式多工位捻线加工设备，采用三维建模软件完成全参数化结构设计，整体以工业铝型材搭建框架主体，搭配钣金封板与操作台面，兼顾结构刚性与设备轻量化需求。建模过程中对各功能模块进行独立装配设计，自上而下完成整体布局校验，确保各工位动作无干涉、运行行程匹配加工需求。设备上部设置六组独立的捻线执行模组，每组模组对应下方定位工装，可同时完成多组线材的捻合作业，大幅提升加工效率；执行模组采用直线导轨导向搭配气缸驱动的结构，保证下压动作的稳定性与重复定位精度，建模时对导轨滑块、气缸安装座、捻线头等零件均做了细节还原，清晰呈现各部件的装配关系与连接方式。中部操作台面设置有工件定位治具、操作按钮与数显控制模块，治具采用快换式结构设计，可适配不同规格的线材加工需求，按钮布局符合人机工程学要求，操作人员可便捷完成设备启停、参数调整等操作；下部框架预留电气元件安装空间，走线槽、电气安装板等结构均完成建模，还原设备真实的电气布局逻辑。渲染阶段采用金属材质还原铝型材框架的哑光金属质感，对钣金件赋予拉丝不锈钢材质，对操作按钮、指示灯等零件赋予对应色彩的工程塑料材质，整体渲染效果贴近真实工业设备的视觉表现。设计过程中重点优化设备的空间利用率，采用垂直上下的动作布局替代传统卧式排布，在保证多工位并行加工能力的同时，大幅缩减设备的占地面积，适配中小型生产车间的场地布局需求；同时对各运动部件的行程、安装位置做了反复校验，确保设备运行时无结构碰撞，维护时可便捷拆卸更换易损零件，整体结构紧凑合理，功能模块划分清晰，可作为非标捻线加工设备设计的参考方案，也可用于设备方案展示、生产组装指导等场景。
