FP120A-101精密长轴机械零件设计

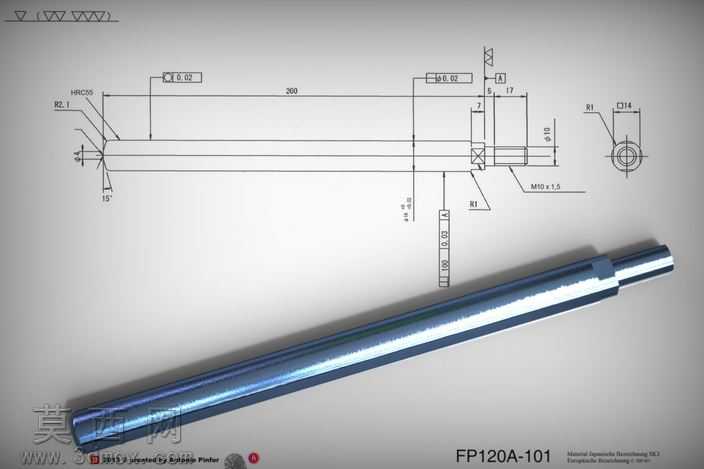

本作品为FP120A-101型号精密长轴类机械零件的三维设计成果，建模阶段严格遵循机械加工工艺规范，以二维工程图标注的尺寸公差为核心依据，先通过草绘绘制轴类零件的回转轮廓线，精准定位各轴段的直径分界位置、退刀槽、倒角、中心孔以及端部螺纹特征的坐标点位，再采用回转特征生成轴的基础基体，保证各轴段同轴度符合设计要求。针对轴身的键槽、径向定位孔、端部M10×1.5外螺纹等非回转特征，通过基准平面定位后采用拉伸切除、螺旋扫描等命令完成细节构建，所有特征的尺寸均严格匹配工程图的形位公差要求，对两处标注形位公差的轴段单独做特征校验，确保圆柱度、径向跳动公差符合设计标准。材质配置阶段，为零件赋予调质处理后的合金钢材质效果，模拟实际加工后表面精磨的金属光泽，渲染时采用柔和的工业展示光源，在呈现轴类零件金属质感的同时，清晰展现各轴段的台阶分界、槽体结构与端部细节，避免反光过强遮挡结构特征。结构设计上，该长轴采用多台阶变径设计，不同直径的轴段分别适配轴承安装、传动件配合、轴向定位等不同功能需求，端部设计的倒角与中心孔既满足机加工装夹定位的工艺要求，也能避免装配时锐边划伤配合零件，退刀槽的尺寸设置符合螺纹加工与磨削加工的退刀需求，保证加工工序可顺利落地。设计过程中充分考虑轴类零件的加工工艺性，所有圆角、倒角、槽宽尺寸均采用机加工通用标准参数，避免出现非常规尺寸增加加工成本，同时对轴的受力薄弱段做了尺寸优化，在满足装配空间要求的前提下保证轴的刚性与传动稳定性，最终完成的三维模型可直接用于装配干涉校验、加工工艺仿真以及后续的工程图导出，适配通用机械传动场景的使用需求。
