带吊钩起重滑轮组三维结构设计

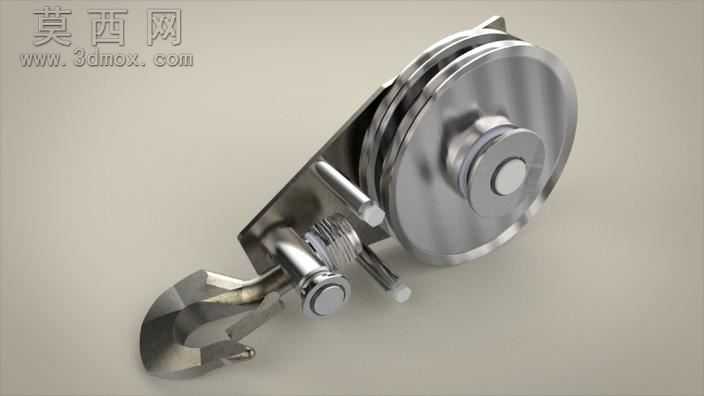

本作品为起重场景使用的带吊钩滑轮组三维模型，建模过程严格遵循起重五金件的实际工程尺寸比例，在三维建模软件中先完成整体结构的草绘布局，确定滑轮轮槽、侧板支架、吊钩连接段、销轴组件的相对位置与装配关系，优先保证各部件的装配干涉检查，确保所有运动部件不存在结构冲突。建模阶段采用实体建模与曲面建模结合的方式，滑轮主体先通过旋转特征生成轮体基础轮廓，再对轮槽部位做精准的圆弧倒角处理，匹配起重钢丝绳的适配弧度，轮体中心的轴承安装位做同轴度约束，保证后续转动的顺滑性；两侧的金属支架采用钣金特征结合实体切削完成，支架上的销轴孔位严格对齐，同时预留出润滑注油的微小结构，还原真实产品的细节设计。吊钩部分采用扫掠特征生成钩体的流畅曲面，对钩尖的防脱卡位做单独的结构设计，搭配可转动的弹簧压片结构，还原起重吊钩的防脱功能，吊钩与支架连接的推力轴承部位做分层建模，清晰展示转动连接的内部结构。材质渲染阶段，所有金属部件采用拉丝不锈钢材质，调整金属粗糙度与反射参数，还原起重五金件的金属质感，对滑轮轮槽的摩擦面做细微的纹理处理，区分加工面与非加工面的视觉差异，弹簧部件采用亮面镀锌金属材质，销轴的端面做倒角高光处理，提升整体渲染的真实感。结构设计上充分考虑起重滑轮的受力特性，支架的弯折部位做圆角加强处理，避免应力集中，滑轮与支架的间隙控制在合理范围，既保证转动自由度又不会出现过大窜动，吊钩与支架的连接部位采用可360度旋转的结构设计，适配不同角度的起吊作业需求，整体模型完整还原了起重滑轮的所有功能结构，可用于起重配件的结构展示、工程教学演示以及产品方案验证使用。
