小型家用长凳前带磨床三维结构设计

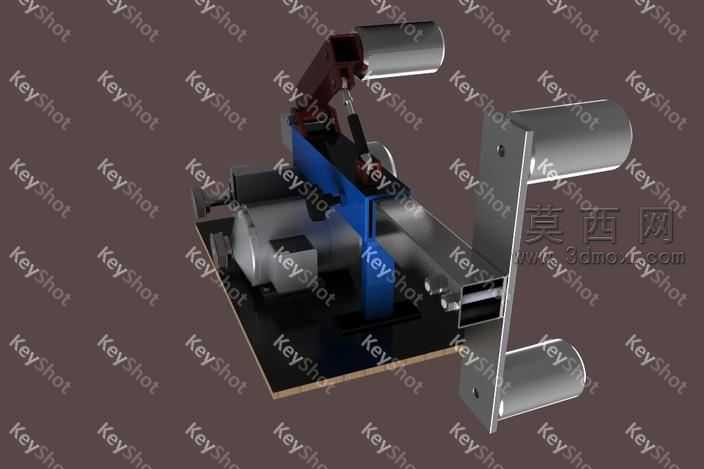

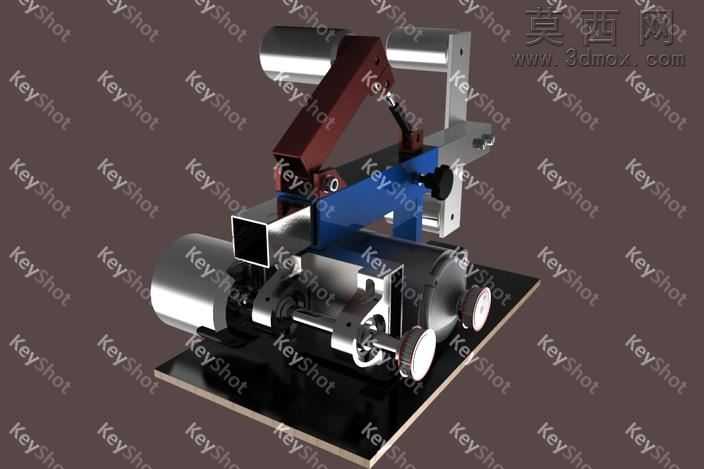

本作品为面向家庭工作间设计的小型长凳前带磨床三维模型，采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配逻辑进行结构搭建，可完整还原设备的装配关系与运动逻辑。建模过程中对磨床的核心功能模块进行了精细化设计：首先是磨削执行单元，包含主动砂带辊、从动张紧辊与接触臂结构，张紧机构采用铰接式压臂配合调节旋钮，可实现砂带张紧度的快速调整，适配不同磨削力度的作业需求；其次是动力驱动单元，采用双电机对称布局，电机通过联轴器与主动辊直连，减少传动损耗，电机安装座设计有腰型调节孔，可微调电机位置保障传动同轴度；再者是机架承载结构，主体采用方管焊接框架搭配加厚安装底板，兼顾结构刚性与轻量化需求，底板预留多组安装孔位，可将设备固定在工作台面避免作业时晃动；最后是操作调节组件，包含进给调节手轮、角度锁定旋钮与防护挡板，手轮采用防滑滚花设计，调节精度可满足家用小件磨削、修磨刀具、打磨五金件的使用需求。渲染阶段采用KeyShot完成材质与场景搭建，金属辊轴赋予镀铬金属材质，还原金属表面的高反光质感，机架方管与安装板赋予磨砂黑色金属材质，模拟喷塑工艺的表面效果，铰接臂与调节支架分别赋予红、蓝两色烤漆材质，区分不同功能模块的同时提升视觉辨识度，手轮部分采用黑色硬质塑料材质，还原操作件的真实触感。场景搭建采用深棕色纯色背景，搭配柔和的顶光与侧补光，突出设备的结构轮廓与材质细节，阴影设置为软阴影，避免生硬阴影遮挡结构细节。设计思路上围绕家用场景的核心需求展开，整体结构紧凑占地面积小，无需复杂的安装调试即可使用，功能上兼顾刀具修磨、小型五金件去毛刺、木料表面打磨等多种家用作业场景，所有易损件均采用快拆结构设计，方便用户后期更换砂带与维护设备，整体结构无复杂定制化零件，大部分零部件可采用标准件或常规机加工方式制作，具备较高的实际制作可行性，可作为家用DIY制作小型磨床的参考设计方案。
