脚手架连接用卡扣式挂钩结构设计

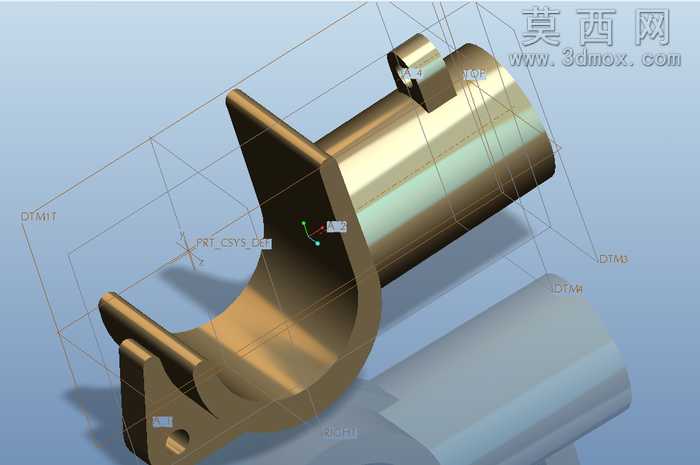

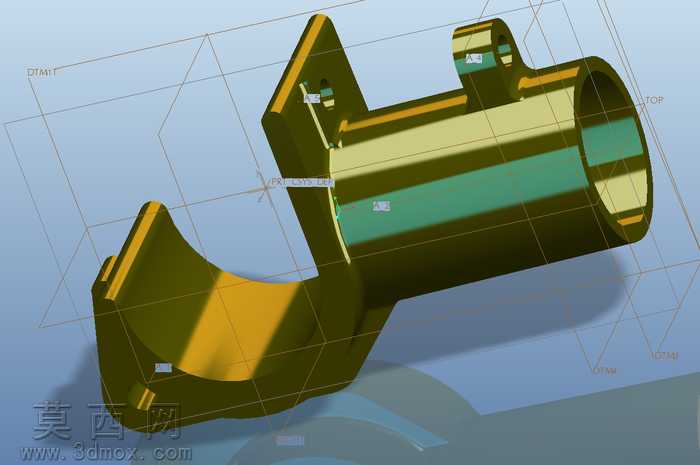

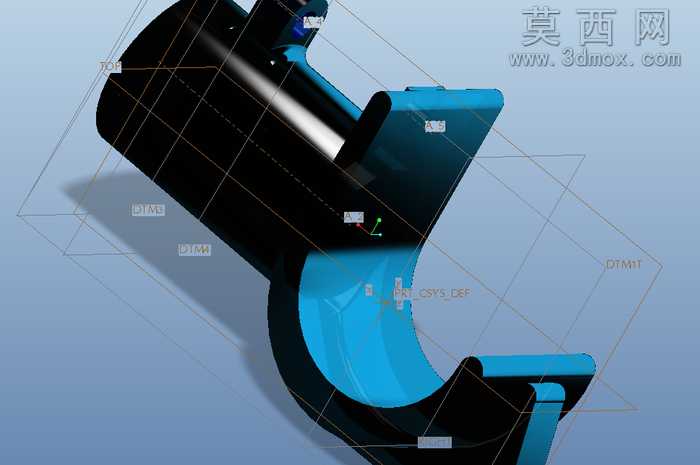

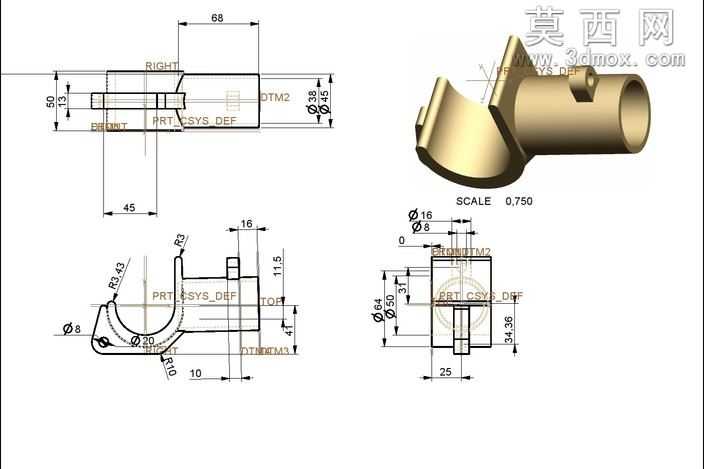

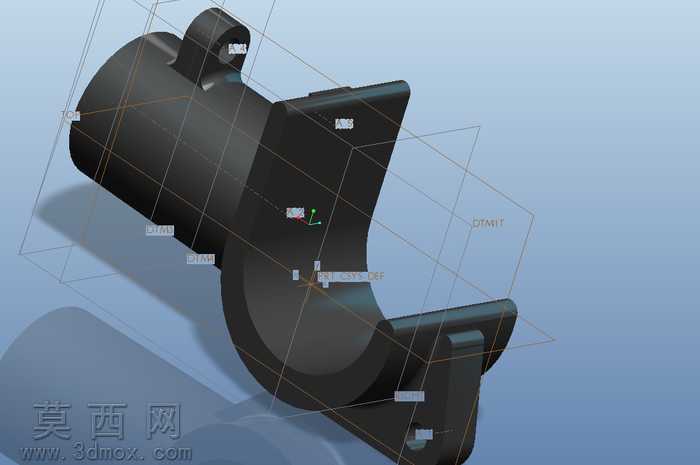

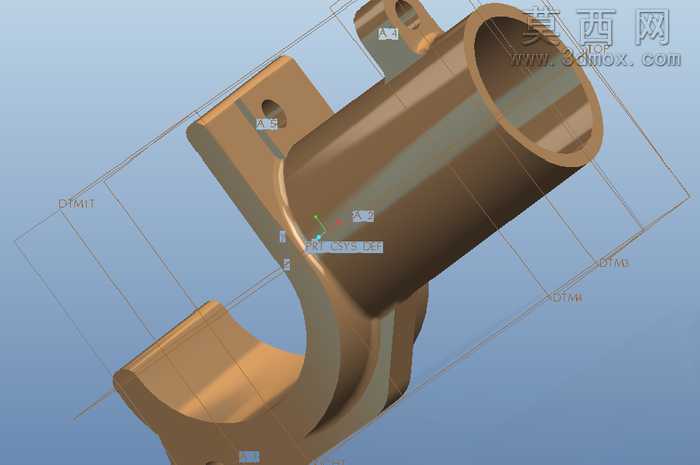

本作品为脚手架配套使用的卡扣式挂钩连接件，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循脚手架配件的受力承载要求，对挂钩的弧形承托段、卡扣限位段、连接基座段分别进行独立特征构建，通过拉伸、旋转、扫掠、倒圆角等基础建模指令完成主体轮廓搭建，同时对构件的壁厚过渡区域、应力集中位置做了精细化的圆角处理，避免尖锐棱角带来的应力集中问题。模型渲染阶段采用哑光金属材质模拟实际冲压钢制配件的表面质感，对承托弧面做了轻微的反光效果处理，还原金属构件在施工场景中的真实视觉表现，同时通过基准平面、参考轴线的辅助展示，清晰呈现各结构段的位置关系与装配基准。从结构设计来看，该挂钩采用一体化成型结构，上部的圆柱基座用于与脚手架架体的杆件完成套接定位，中部的斜向加强筋板连接基座与下部弧形挂钩，有效提升构件的抗弯折承载能力，下部的双弧面挂钩结构可稳定扣合在脚手架的横向杆件上，末端的上翘限位结构可防止使用过程中挂钩滑脱，整体结构无多余冗余设计，在满足承载强度要求的前提下尽可能控制构件自重，适配脚手架快速拆装、反复周转使用的需求。设计过程中充分考虑了实际施工场景的使用需求，挂钩的弧形内径尺寸匹配常规脚手架钢管的外径参数，卡扣段的开口间隙经过参数校核，既可以保证挂钩能够快速卡入钢管，又能在卡入后形成足够的限位摩擦力，避免架体晃动时连接件出现松脱。建模过程中对各配合面的尺寸公差做了预留设计，保证实际生产加工后构件能够顺利完成装配，同时对构件的边缘位置全部做了钝化处理，避免施工人员拆装过程中被锋利边缘划伤，兼顾了结构实用性与使用安全性。
