带泄压功能的轴类阀芯结构三维设计

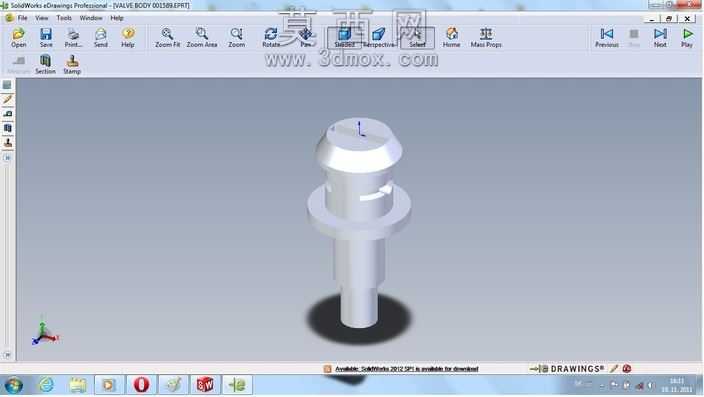

本作品为带泄压功能的轴类阀芯三维建模成果，建模过程依托三维机械设计软件完成，整体采用参数化建模思路，严格遵循机械零件设计的同轴度、尺寸公差规范进行特征搭建。建模初期先梳理零件的功能逻辑：该阀芯用于压力泄放场景，需要实现压力感知、通路启闭、密封配合的核心功能，因此先绘制核心回转体的基准轴线，以旋转凸台特征搭建主体基础轮廓，依次完成顶部承压头、中部限位法兰、下部导向杆的三段式主体结构，各段衔接处均做圆角过渡处理，避免应力集中问题，符合机械加工的工艺要求。针对顶部承压头的特殊结构，采用拉伸切除特征完成泄压槽的加工特征模拟，槽口的宽度、深度参数匹配泄压流量的设计需求，槽边做倒角处理，去除锐边同时减少流体冲蚀磨损。中部限位法兰的端面做平面度约束，保证装配时与阀腔密封面的贴合精度，法兰与上下杆体的衔接处采用退刀槽结构设计，适配车削加工的工艺要求，降低加工难度。下部导向杆的圆柱面做圆柱度约束，保证阀芯在阀腔内往复运动时的同轴度，避免卡滞问题。材质配置上，整体赋予金属不锈钢材质，调整材质的粗糙度、反射率参数，模拟金属机加工后的哑光金属质感，渲染阶段采用软件内置的环境光源，搭配柔和的阴影效果，清晰展现各段结构的轮廓特征与衔接关系，同时添加剖面视角可直观展示内部的实体结构，方便查看各部分的壁厚参数。设计过程中充分考虑零件的装配兼容性，各段直径尺寸匹配常规阀腔的安装尺寸，泄压槽的位置对应压力泄放通路，当上游压力超过设定阈值时，承压头受介质推力带动阀芯位移，泄压槽连通泄放通路实现压力泄放，压力回归正常区间后阀芯复位截断通路，整体结构紧凑，运动路径简洁，无冗余结构，在满足泄压功能的前提下尽可能缩小零件体积，适配小型阀门的安装空间需求。建模全程对每个特征添加参数化约束，后续可根据实际工况的压力参数、流量需求快速调整各段尺寸、泄压槽规格，无需重新搭建模型，大幅提升设计迭代效率。
