多接口集成式工业流体控制阀箱结构设计

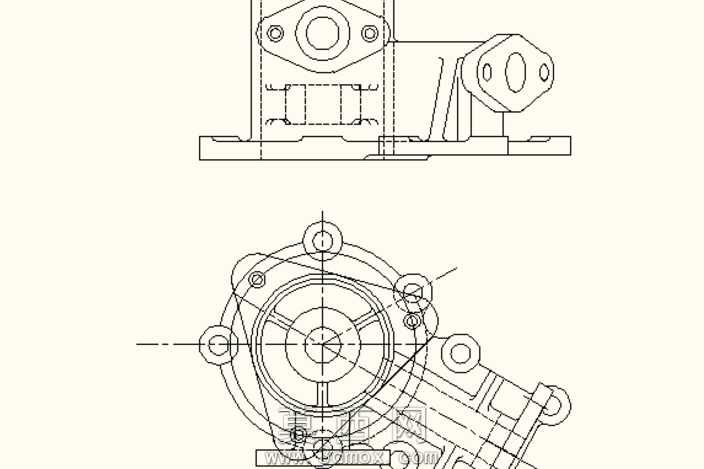

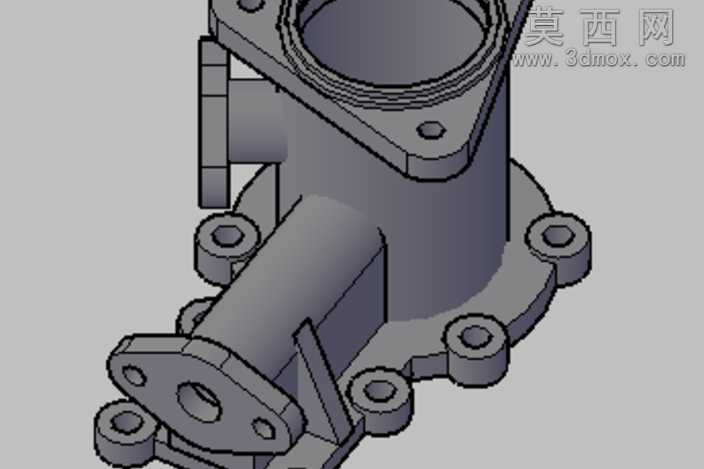

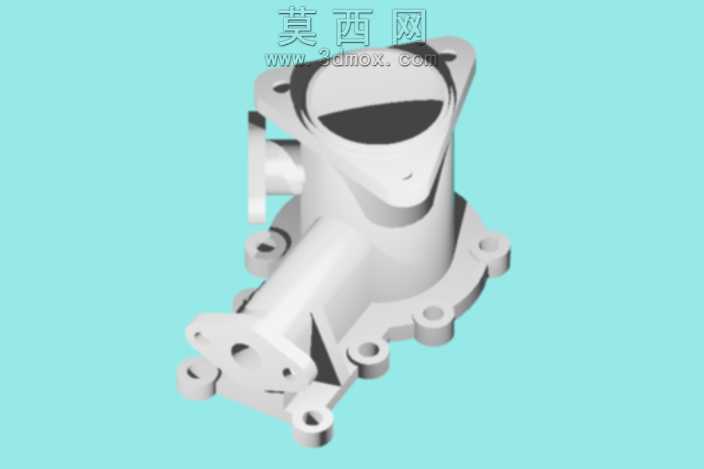

该阀箱三维模型采用参数化建模方式完成整体结构搭建，建模过程中优先保证各接口的形位公差与装配基准统一，先以主体腔体为核心基准绘制回转特征，通过拉伸、切除命令构建出主腔体的筒型主体结构，再依次添加各侧向分支接口、安装法兰、定位凸台等附属结构。模型材质设置区分了不同功能区域，主体承压腔体部分赋予金属铸钢材质，调整材质粗糙度参数模拟铸件表面的亚光金属质感，各接口密封面、安装定位孔的加工面则赋予高光金属材质，还原机加工面的光洁效果，安装法兰的螺栓孔、定位销孔均按照标准件装配尺寸预留间隙，保证后续虚拟装配时标准件可直接匹配调用。结构设计上采用多通路集成布局，顶部设置大口径主通路法兰，带均匀分布的螺栓安装孔用于对接上游主管道，侧向设置不同通径的分支接口，分别对应不同支路的流体输出需求，底部设置带加强筋的安装底座，底座上的安装孔位经过受力校核，可保证阀箱在管路承压状态下的安装稳定性，各分支接口与主腔体的过渡位置均做了圆角导流处理，减少流体在腔体内的阻力与紊流情况。建模过程中对各壁厚做了等比例还原，承压区域的壁厚按照工业阀件的常规设计标准设置，薄壁区域做了加强筋补强，避免结构应力集中，渲染阶段采用柔和的环境光搭配定向补光，突出模型的结构轮廓与金属材质反光特性，各视角下均可清晰展示阀箱的外部接口布局、安装结构与整体造型，完整还原了集成式阀箱的工业设计特征，可用于流体管路系统的布局演示、装配干涉检查以及阀件选型参考。
