带密封结构的径向滚动轴承三维设计

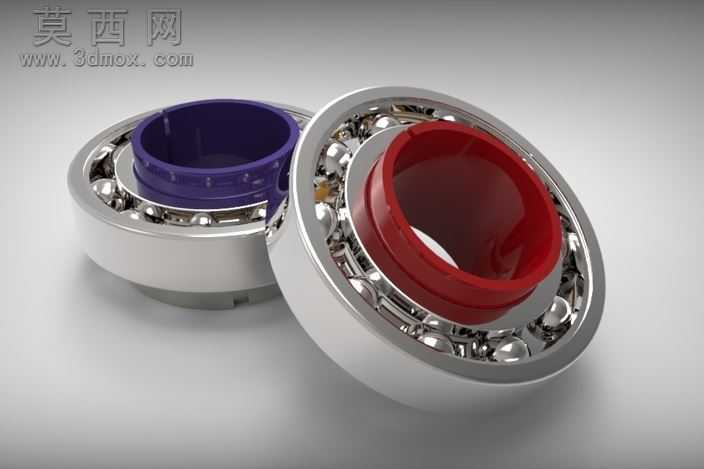

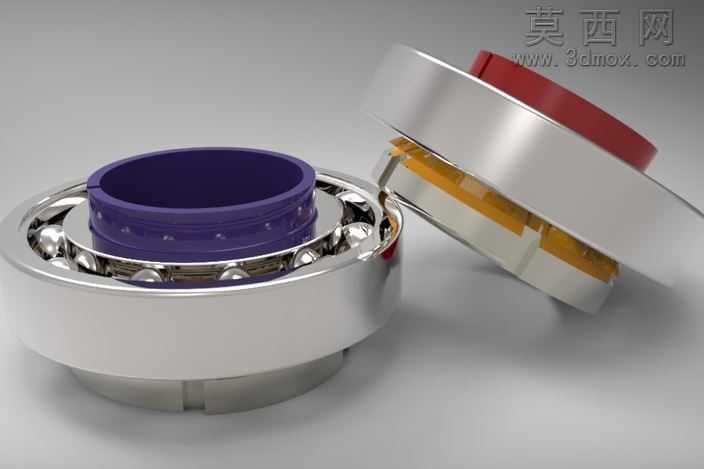

本作品为带多色密封结构的深沟球类径向滚动轴承三维模型，建模过程依托SolidWorks平台完成，全程遵循机械设计标准规范，还原真实轴承的装配逻辑与结构细节。建模阶段首先绘制轴承内圈、外圈的回转截面草图，通过回转特征生成内外圈的基础基体，之后在内外圈对应位置加工出滚道圆弧结构，严格匹配钢球的曲率半径，保证滚动体与滚道的接触精度符合工程实际。钢球部分采用圆周阵列特征完成装配，按照标准轴承的钢球排布数量与节圆直径进行定位，还原保持架对钢球的分隔限位结构，保证滚动体在滚道内的运动间隙符合设计要求。密封结构部分分别设计了紫色、红色两种不同材质的密封端盖，以及黄色的密封衬层，不同密封部件分别建模后通过配合关系装配到轴承内外圈的密封槽内，还原接触式密封的装配形态，清晰展示密封轴承的防尘、防漏结构设计。渲染阶段针对不同部件赋予差异化材质：内外圈采用抛光铬金属材质，调整反射率与粗糙度参数还原轴承钢的金属光泽与机加工表面质感；钢球赋予高反光镜面金属材质，模拟轴承钢球的高光质感；紫色、红色密封端盖分别赋予硬质工程塑料材质，调整漫反射颜色与哑光质感，区分不同密封件的材质属性；黄色衬层赋予软质橡胶材质，添加细微的表面纹理还原橡胶密封件的触感特征。场景布光采用三点布光法，主光源提供主要照明突出金属部件的高光轮廓，辅光源弱化阴影区域的死黑问题，背光源勾勒模型边缘提升立体感，最终渲染图清晰展现轴承的分层装配结构，各部件的材质区分明确，结构关系一目了然。设计过程中充分考虑轴承的实际装配逻辑，所有配合关系符合机械装配规范，可用于机械结构教学演示、设备装配仿真等场景，完整呈现密封型滚动轴承的内部构造与外部形态。
