工业管道集成式测量流动站装置

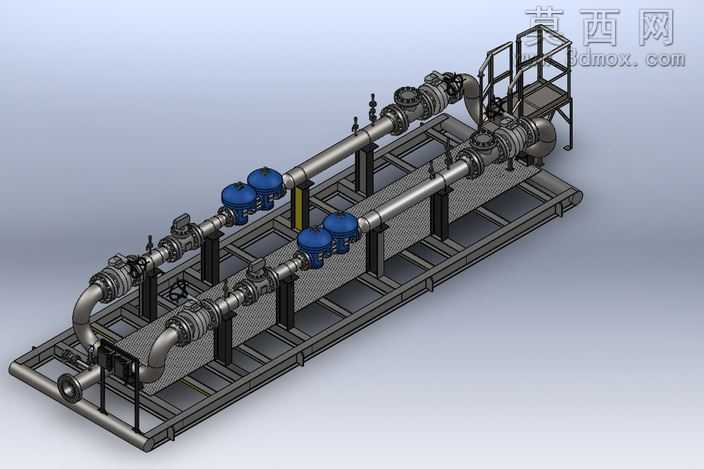

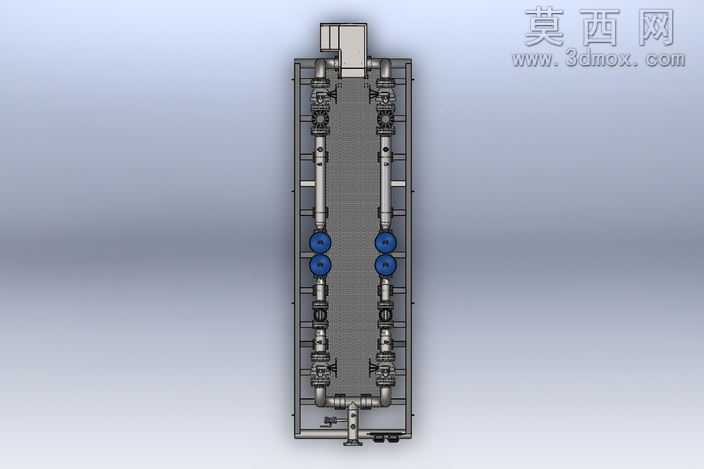

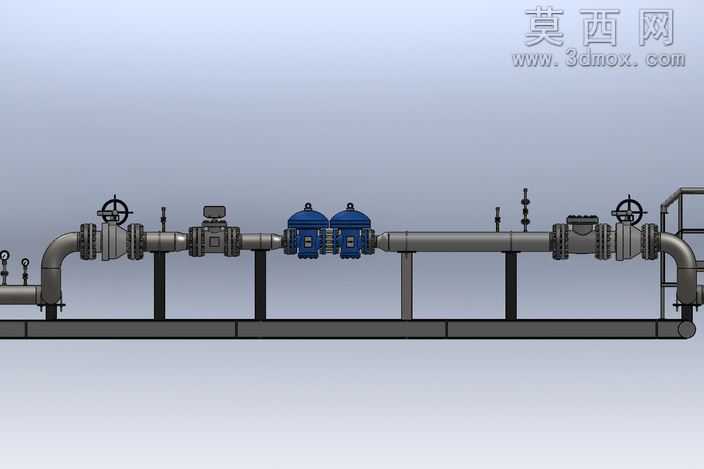

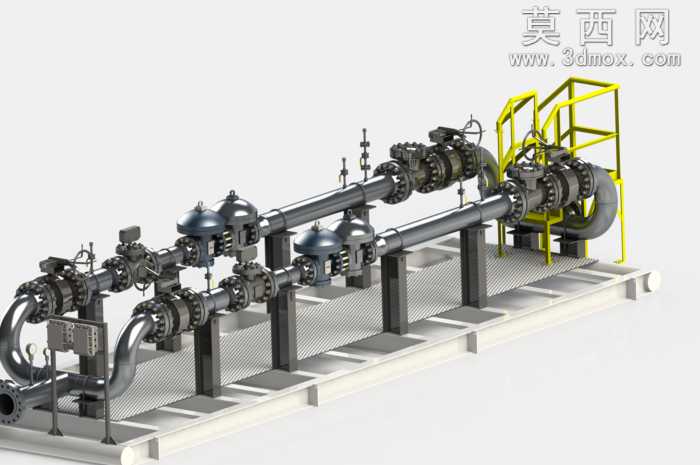

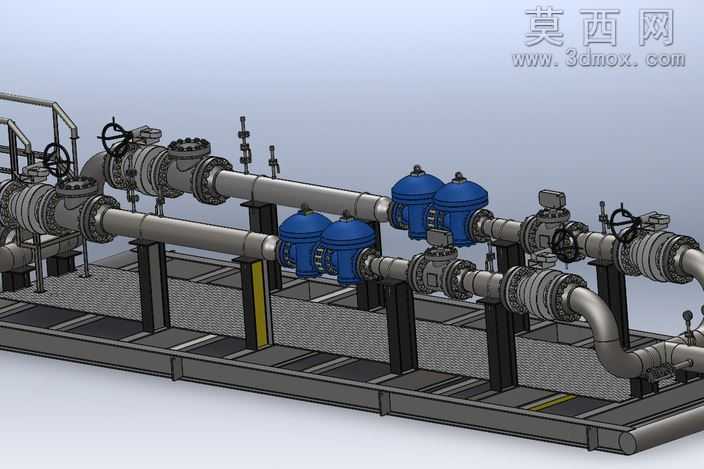

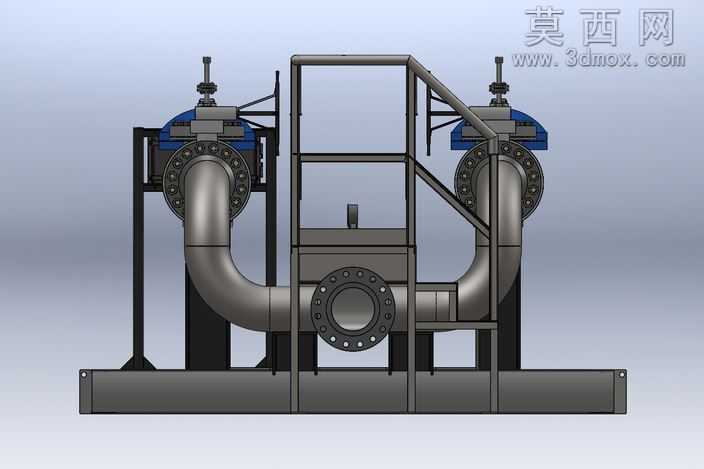

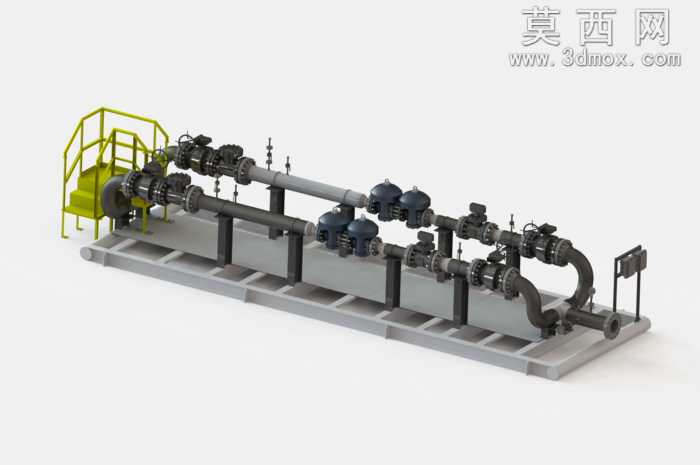

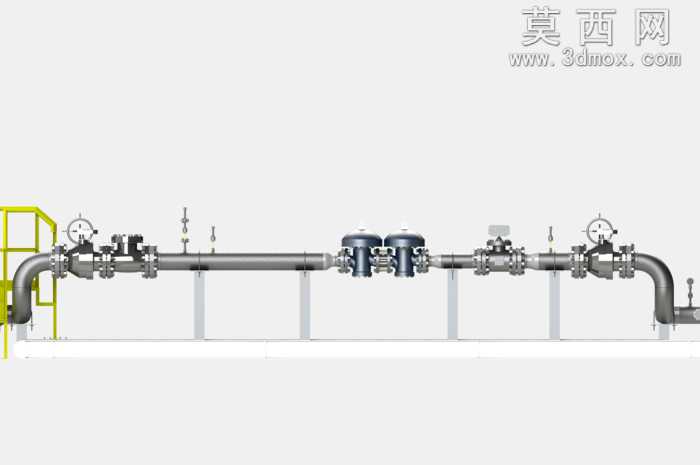

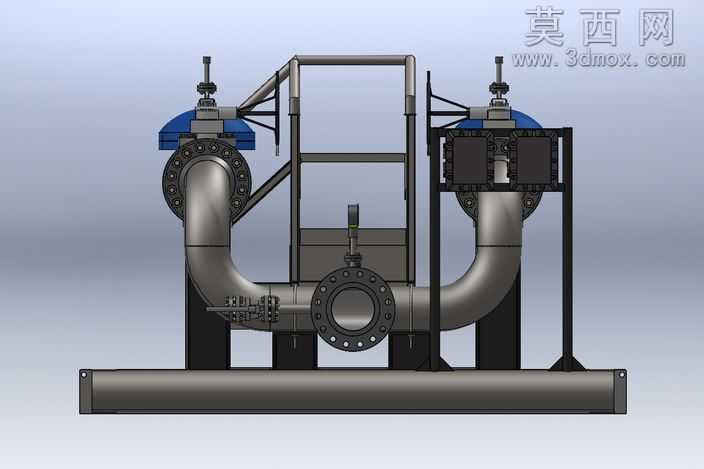

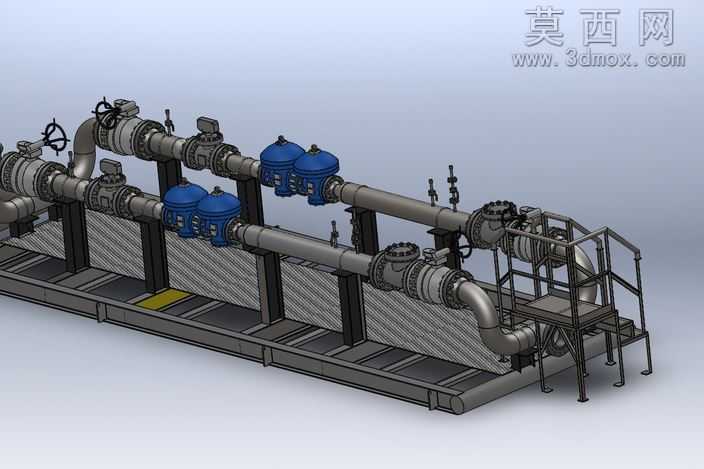

本测量流动站三维模型采用SolidWorks完成全参数化建模，整体为撬装式集成管路结构，建模过程严格遵循工业管路设计规范，先完成底部撬装底座的基准搭建，底座采用型钢焊接框架搭配防滑格栅踏板的结构，逐一绘制支撑立柱、格栅板的安装定位特征，保证所有支撑件的安装孔位同轴度符合装配要求。管路系统建模时先梳理介质流向逻辑，区分主工艺管路与旁通支路，对每一段管道的管径、壁厚、弯曲半径做参数化定义，弯头部分采用扫描特征完成建模，保证管路内壁过渡平滑无建模棱角，法兰连接部位逐一绘制螺栓孔、密封面的细节特征，还原法兰对接的装配关系。管路上搭载的多类阀门分别建模，包含调节阀、切断阀等不同类型，对阀门的执行机构、阀体、手轮部件做独立零件建模后完成虚拟装配，还原阀门与管路的连接定位，同时配套安装的测量仪表，包含压力检测、流量检测元件，逐一还原仪表的安装支架、取压管路的细节结构。模型附带的操作平台采用黄色安全护栏设计，护栏的竖杆、横杆、踢脚板均按工业安全规范建模，设置合理的操作空间预留。材质渲染阶段，管路与阀门主体采用金属哑光不锈钢材质，调整金属粗糙度参数还原工业金属的磨砂质感，底座格栅采用镀锌钢材质，护栏采用亮黄色安全警示漆材质，操作平台踏板做防滑纹理的材质贴图，仪表部分搭配工程塑料与玻璃材质区分不同部件的视觉效果，渲染时采用工业场景柔和打光，突出管路结构的层次关系，避免金属材质过曝丢失细节。设计思路上采用模块化集成设计，将所有管路、阀门、仪表、操作平台集成在统一撬装底座上，减少现场安装的管路拼接工作量，管路布局采用对称式排布，预留充足的操作检修空间，阀门与仪表的安装位置均符合人工操作的人机工程学要求，旁通管路的设计可实现不停机检修维护，整体结构紧凑，管路走向流畅无直角死区，可直接用于工业流体计量站点的方案展示、装配指导与施工模拟。
