环形卡槽式活塞零件三维结构设计

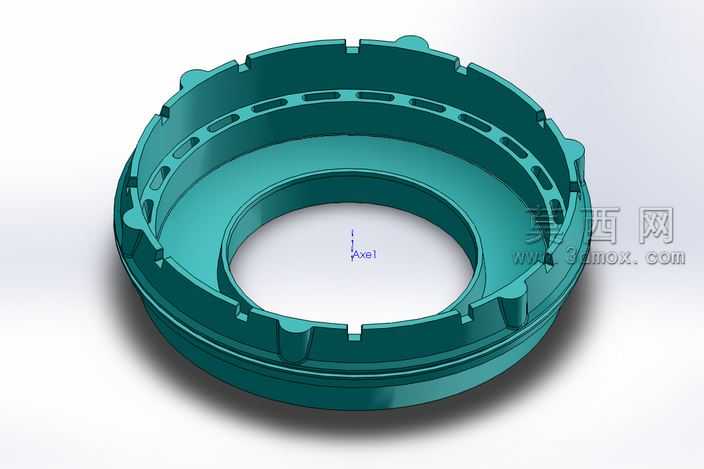

本作品为动力系统配套的环形活塞零件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械零件设计规范，以回转体基础特征为核心搭建主体框架，首先通过旋转凸台命令生成活塞的基础环形基体，精准控制内外径尺寸、轴向高度与各段壁厚参数，保证零件整体的同轴度公差符合动力部件的装配要求。后续针对零件的功能结构进行细节特征创建：在外壁周向均匀分布的凸耳结构采用阵列命令完成，保证各凸耳的周向角度、凸起高度与外形轮廓完全一致，这类凸耳用于活塞在装配过程中的周向定位与卡接限位，避免工作过程中出现周向转动偏移；在内壁与外壁的过渡区域，设计了多组周向排布的镂空槽结构，通过拉伸切除配合圆周阵列完成建模，这类槽体既可以减轻活塞整体的自重，降低动力系统往复运动过程中的惯性负载，也能够为润滑介质提供流通通道，保证运动过程中的润滑效果，减少摩擦损耗。零件的边缘位置全部做了圆角过渡处理，根据不同位置的装配需求设置差异化的圆角半径，既避免应力集中导致的零件开裂问题，也能够去除加工过程中产生的锐边毛刺，提升装配操作的安全性。渲染阶段采用金属质感的工程塑料材质，模拟活塞实际生产所用的改性耐磨工程塑料的表面质感，调整材质的粗糙度、反光度参数，还原零件表面的哑光磨砂质感，同时添加柔和的环境光影效果，清晰呈现零件的内外结构层次、槽体轮廓与凸耳结构细节，让观看者能够直观了解零件的结构特征。设计过程中充分考虑零件的实际工况需求，所有结构特征都服务于活塞的密封、定位、减重与润滑功能，各特征之间的衔接过渡自然流畅，没有冗余的设计结构，整体壁厚均匀，避免注塑成型过程中出现缩痕、翘曲等工艺缺陷，既满足功能使用要求，也兼顾了加工制造的工艺可行性，能够直接用于后续的工程分析、装配模拟与生产加工参考。
