轻量化通风散热型制动磁盘三维设计

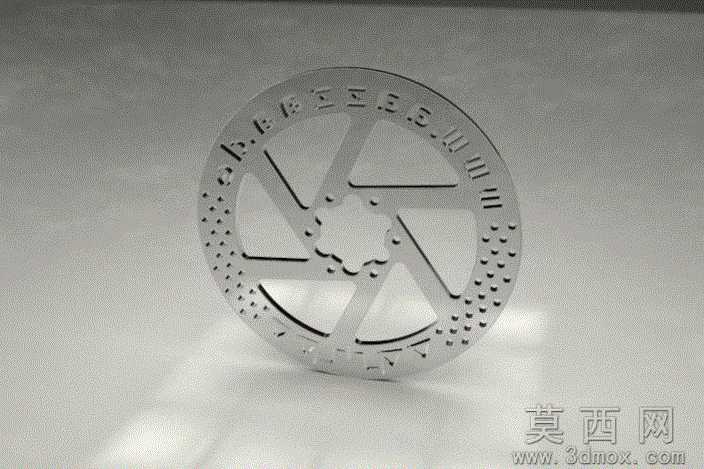

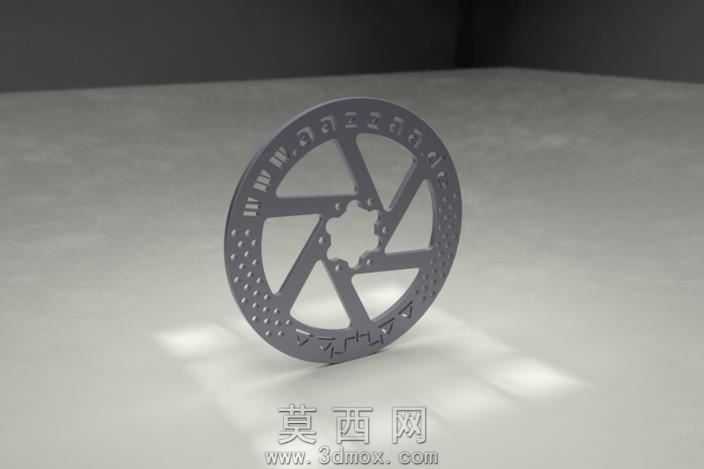

本作品为制动类磁盘的三维结构设计，建模阶段以回转体基础特征为核心，先绘制磁盘的外轮廓基准圆，确定整体外径、中心安装花键孔的尺寸参数，中心花键采用齿形阵列特征完成，保证与传动轴安装的匹配精度。盘面采用六辐条式镂空支撑结构，辐条沿圆周均匀分布，在保证整体结构刚性的前提下，大幅降低零件自身重量，同时预留充足的通风散热空间，适配制动场景下的散热需求。盘面外圈沿圆周方向排布多组散热小孔，采用环形阵列方式完成孔位排布，小孔的孔径、孔间距经过参数化调整，避免应力集中的同时进一步提升散热效率，盘面边缘设计有刻度标识特征，通过圆周阵列的文字雕刻特征实现，可用于安装对位或转动角度标识。建模完成后对零件边缘做统一倒角处理，去除锐边特征，还原真实机加工零件的工艺细节。材质设定阶段为金属不锈钢材质，调整金属粗糙度参数，还原金属切削加工后的哑光金属质感，同时添加细微的表面纹理，模拟真实金属零件的表面加工痕迹。渲染阶段采用柔和的影棚布光，通过主光、辅光、轮廓光的搭配，突出磁盘镂空结构的通透感与金属材质的光影反射效果，清晰展现辐条的支撑结构、外圈散热孔的排布细节、中心花键的齿形结构。设计过程中重点考量结构强度与轻量化的平衡，通过有限元思维优化辐条的宽度与倾斜角度，在保证制动工况下可承受足够扭矩的前提下，最大化去除冗余材料，降低零件转动惯量，提升制动响应速度，同时镂空结构可在磁盘转动时形成导流风道，快速带走制动摩擦产生的热量，避免热衰减影响制动性能。整体模型特征参数化可编辑，可根据不同的安装尺寸需求调整外径、孔位、辐条数量等参数，适配不同规格的制动场景使用需求。
