汽车用通风式制动盘总成结构三维设计

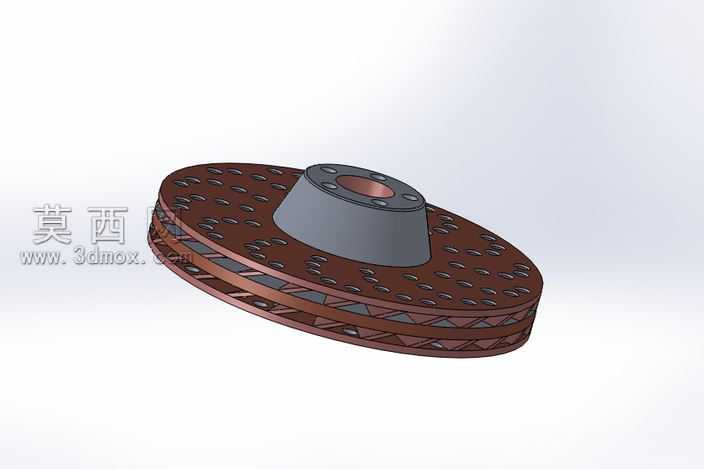

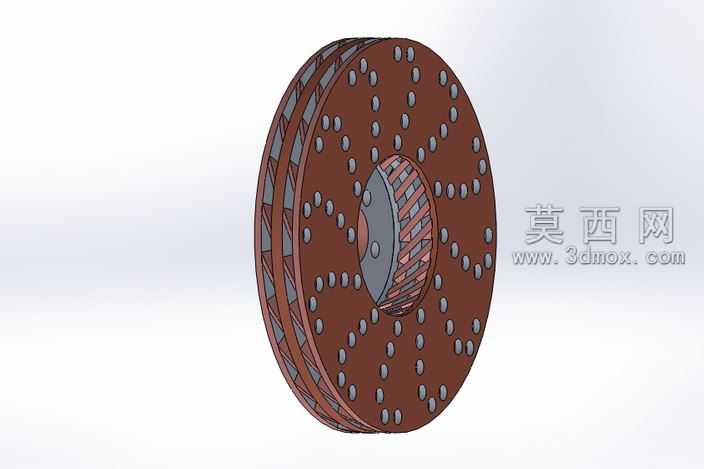

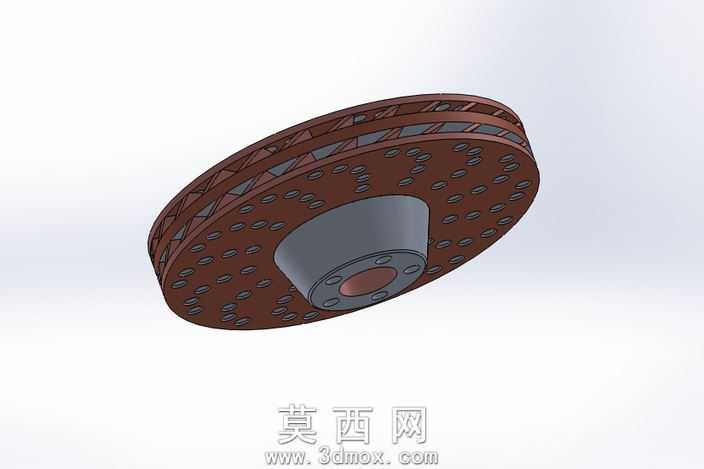

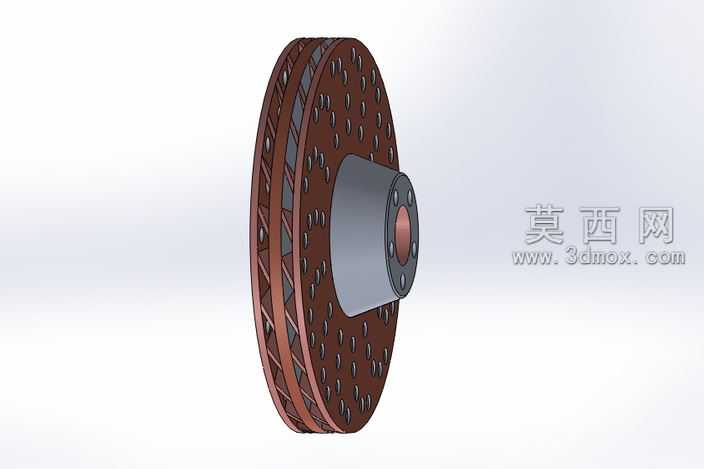

本模型采用SolidWorks软件完成全参数化三维建模，整体为汽车盘式制动器核心的制动盘总成结构，建模过程严格遵循机械设计装配逻辑，先完成各子零件的独立建模再进行总装配约束，保证各部件配合关系符合实际机械装配公差要求。模型主体包含双层通风式摩擦盘体、中心轮毂连接座两大核心部分，摩擦盘体采用双层带径向通风流道的结构设计，盘面均匀分布多组圆形散热凹孔与铆接固定点位，两层盘体之间通过周向均匀排布的连接筋实现结构固定，同时预留通风间隙满足制动过程的散热需求，避免长时间制动产生热衰减影响制动性能。中心连接座采用阶梯轴套式结构，与盘体中心定位止口精准配合，端面设置多组均匀分布的连接螺栓孔，用于与车轮轮毂、传动半轴实现刚性连接，连接座外圆与盘体内孔采用过盈配合加铆接的双重固定方式，保证大扭矩传递下的结构可靠性。渲染阶段针对不同部件赋予差异化材质：摩擦盘主体赋予高碳耐磨铸铁材质，调整材质粗糙度模拟铸铁件哑光磨砂的金属质感，还原制动盘工作面的摩擦纹理特征；中心连接座赋予中碳调质钢材质，表面做镀锌钝化处理效果，呈现银灰色略带金属反光的外观；连接铆钉赋予铜合金材质，呈现红铜金属光泽区分不同零件。建模过程中对所有圆角、倒角、安装孔位做了细节还原，未对结构做过度简化，既保证模型视觉展示效果，也可用于后续的制动性能仿真、结构强度有限元分析、装配干涉检查等工程场景。设计思路围绕商用车盘式制动的实际使用需求展开，通风式结构可在车辆制动时通过盘体旋转带动空气流经内部流道，快速带走摩擦产生的热量，盘面的凹孔设计既可以增加摩擦系数，也能够在制动时排出摩擦产生的磨屑，避免磨屑残留导致制动打滑，整体结构紧凑，安装定位基准清晰，符合汽车底盘零部件的通用安装规范，各零件的壁厚、连接强度均参考成熟量产制动盘的设计参数设定，具备实际工程参考价值。
