循界线移动三轮小车机器人结构设计

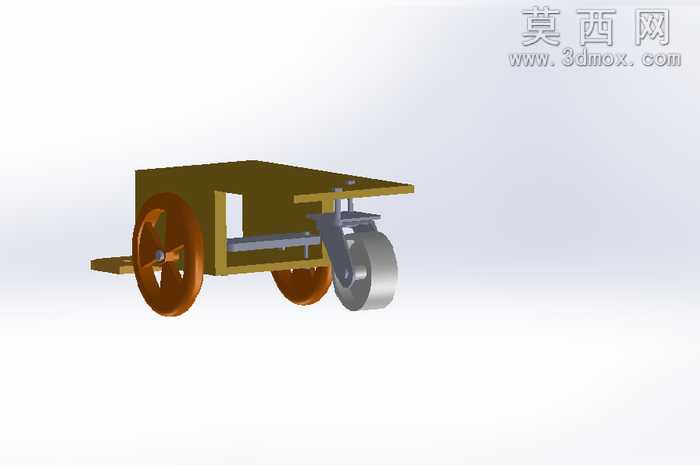

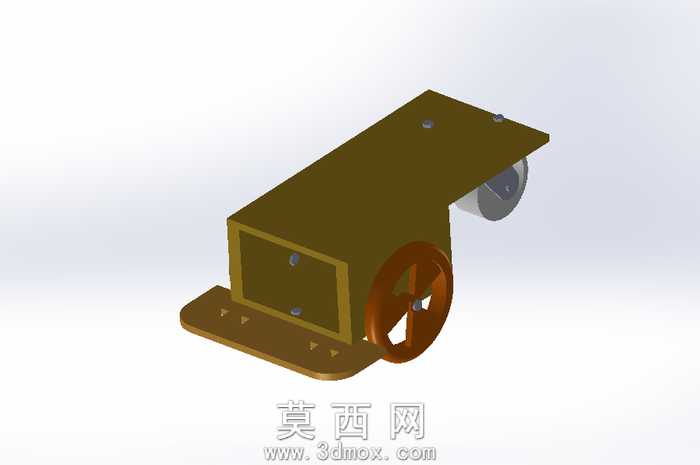

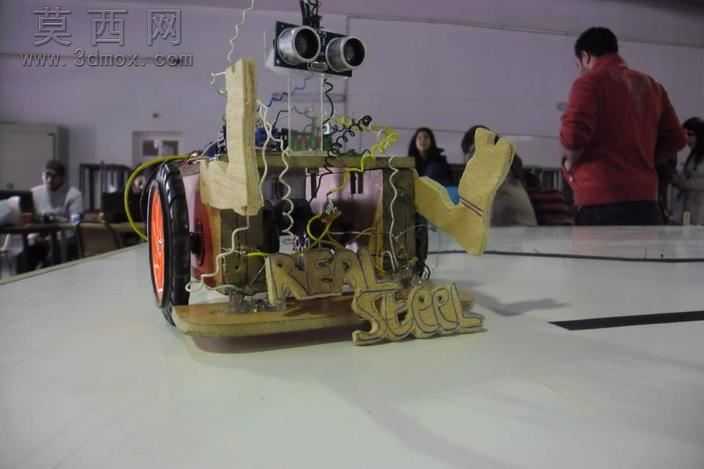

本作品为循界线移动的三轮小车机器人三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计装配逻辑，所有零部件均按照实际加工可实现的尺寸比例构建，无干涉错位问题。模型主体承载框架采用板式拼接结构，建模时对板材的厚度、拼接卡槽的配合公差做了精细化设定，框架主体赋予哑光棕褐色工程塑料材质，渲染阶段调整了材质的粗糙度与漫反射参数，还原硬质工程塑料的哑光质感，同时保留板材边缘的轻微倒角光影过渡，避免模型棱角过于生硬失真。行走系统采用三轮布局设计，后侧两个为大直径驱动轮，建模时还原了轮体的辐条式镂空结构，轮体赋予棕红色硬质橡胶材质，渲染时添加了轻微的橡胶颗粒质感与表面磨损细节，提升模型真实感；前侧为单组万向转向轮，轮体采用银灰色金属材质，搭配深灰色金属转向支架，支架与主体框架的铰接结构做了完整还原，可直观呈现转向动作的运动轨迹，转向支架上的固定螺栓、连接销轴等细小零件均未省略，保证结构展示的完整性。模型的动力传递结构采用横向布置的传动轴连接后侧驱动轮，传动轴赋予银灰色金属材质，与框架的连接位置还原了轴承座的安装结构，清晰展示动力从驱动单元传递至轮体的路径。渲染阶段采用均匀的影棚布光方案，主光源从模型斜上方45度投射，搭配两侧补光消除结构死角的阴影，背景采用浅灰白色渐变，突出模型本身的结构轮廓，同时在模型下方添加柔和的投影，增强模型的空间立体感。设计思路围绕低成本循线移动机器人的教学演示需求展开，整体结构简洁易加工，所有零部件均可通过常规板材切割、标准件采购完成组装，没有复杂的异形曲面结构，既可以作为机器人入门教学的结构参考案例，也可直接用于3D打印制作实物原型，模型的装配层级清晰，可单独拆解每个零部件查看尺寸参数与配合关系，方便使用者根据自身需求修改轮径、框架尺寸等参数，适配不同的循线传感器安装位置与载重需求。
