十字型工业机器人线性运动执行模组

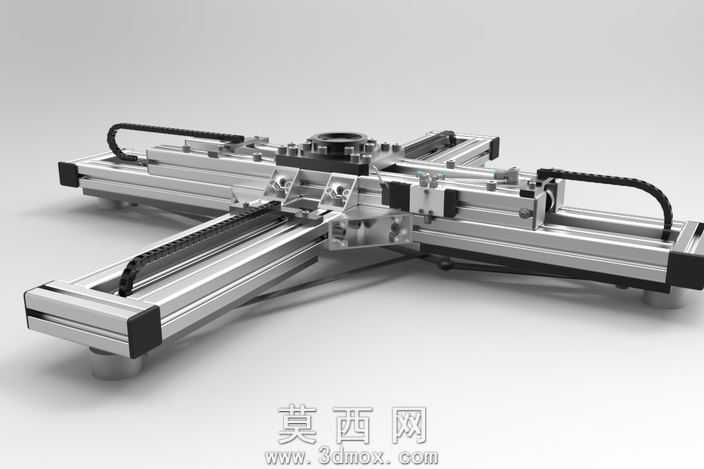

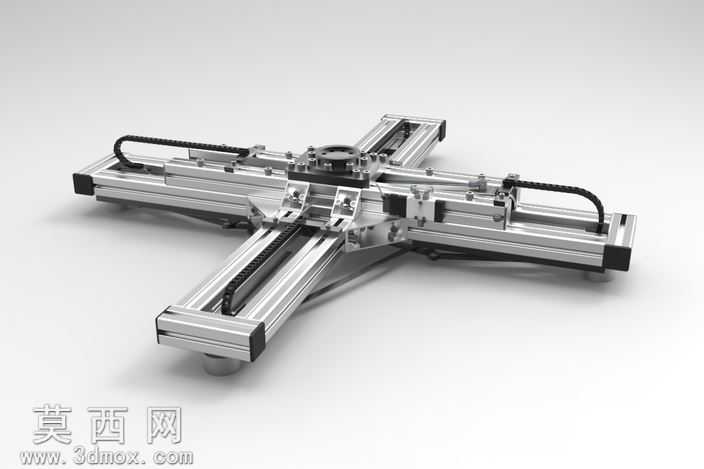

本模型为适配库卡kr16工业机器人的十字型终端执行运动模组，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循线性运动模组的实际装配逻辑，对每一处结构细节做了等比例还原。模型整体采用十字正交的双轴布局，两根线性运动轴呈90度垂直交叉布置，单根轴体以工业标准铝型材作为基座主体，型材表面的安装槽、定位孔位均按照实际型材规格做了精确刻画，保证模型结构尺寸与实物一致。传动部分还原了内置滚珠丝杠与线性导轨的组合结构，滑块组件的安装基面、锁紧孔位、限位挡块都做了独立建模，滑块与导轨的配合间隙按照实际装配公差做了预留，能够直观呈现运动副的配合关系。拖链部分采用柔性结构建模，还原了工程塑料拖链的链节拼接结构，拖链的弯曲半径、安装固定端的位置都匹配轴体的运动行程，可直观展示线缆随轴运动的排布状态。端部的限位缓冲块采用黑色橡胶材质渲染，还原了缓冲件的哑光磨砂质感，铝型材基座做了金属阳极氧化的银灰色材质处理，表面带有细腻的金属拉丝纹理，丝杠、导轨、安装螺钉等金属加工件做了镀镍光亮金属材质，区分不同零部件的材质属性。中心安装座为模组与机器人末端的连接接口，建模时还原了法兰安装面的定位销孔、螺栓沉孔结构，可直观展示模组与机器人末端的连接方式。设计过程中优先考虑模组的运动刚性与行程覆盖范围，十字正交的布局可实现平面内两个垂直方向的独立运动，拓展机器人末端的作业范围，各轴的驱动电机安装位、传感器安装槽都做了预留设计，可适配不同规格的伺服驱动与检测元件，模型整体结构完整，各零部件可独立拆解查看，能够用于机器人末端执行方案的结构验证、运动仿真演示以及作业场景的可视化渲染。
