雪佛兰汽车液压制动助力器结构设计

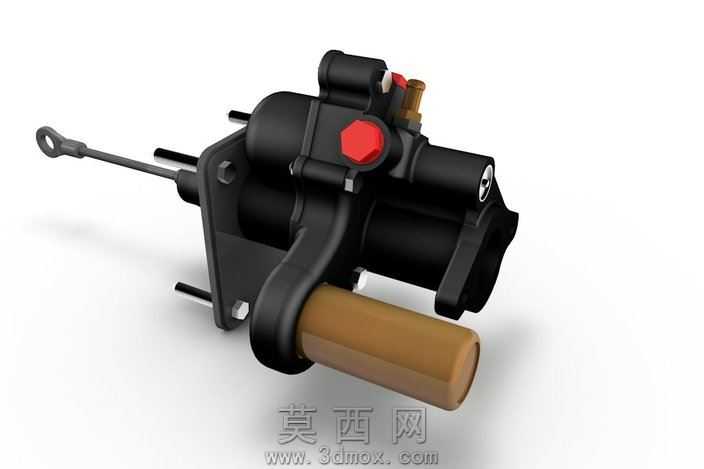

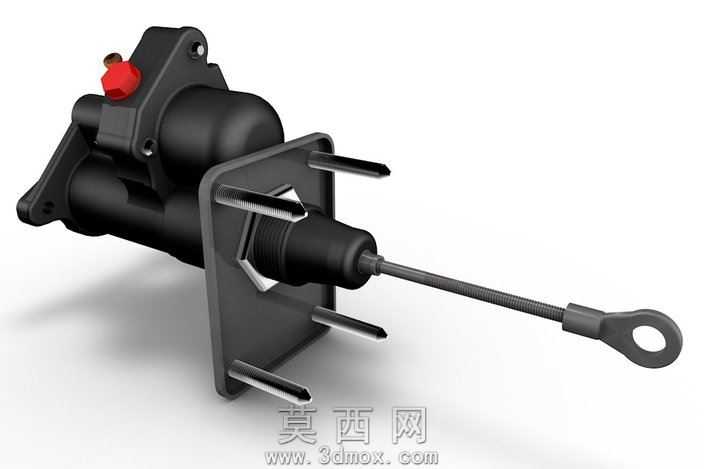

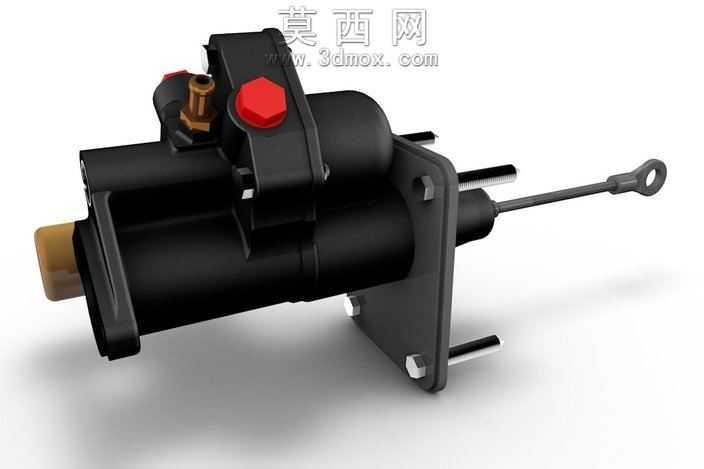

本作品为雪佛兰车型配套的Hydrobooster液压制动助力器三维建模作品，建模过程围绕汽车制动系统部件的真实功能结构展开，完整还原了液压助力器的全部核心构造。建模阶段首先梳理液压助力器的工作逻辑，依托液压助力的制动原理拆分部件层级，从主体缸体结构入手，先构建外部安装法兰的基准特征，法兰上预留的四个安装插销定位精准，匹配实车的防火墙安装点位，保证安装结构的尺寸公差符合实车装配要求。主体缸筒部分采用回转特征建模，还原缸体的密封腔体结构，缸体顶部的红色液压油接口单独建模，还原接口的螺纹连接结构与密封面形态，保证液压油路对接结构的准确性。伸出端的推杆结构做了精细化处理，推杆表面的螺纹段、端部的吊环连接头都按照真实零件的尺寸比例构建，吊环的内孔、过渡圆角都做了特征细化，还原推杆传递制动推力的功能结构。缸体与推杆衔接部位的六角锁紧螺母、防尘密封结构都逐一还原，密封件的唇边结构、螺母的六角棱边都做了细节刻画，保证部件装配关系的完整呈现。材质与渲染阶段，针对不同部件的材质特性做了区分设置：主体缸体采用黑色哑光工程塑料与铸钢结合的材质表现，表面做了细微的磨砂质感处理，还原汽车底盘部件的哑光防眩质感；顶部红色液压接口采用亮面工程塑料材质，色彩饱和度做了适配调整，突出液压接口的标识属性；金属推杆、安装插销、锁紧螺母部分采用镀锌钢材材质，添加细微的金属反光与表面轻微的使用质感，避免过度光亮的失真效果；安装法兰的金属固定插销做了金属倒角的光影处理，还原金属机加工件的边缘特征。渲染阶段采用柔和的影棚布光，主光源从侧上方打亮主体，突出缸体的曲面轮廓与结构层次，辅助光补全暗部细节，避免安装法兰下方、缸体侧面出现死黑区域，背景采用浅灰白的渐变背景，突出助力器本身的结构形态，让观者可以清晰识别各个部件的装配关系与外形特征。整个建模过程严格遵循汽车液压制动部件的工程逻辑，没有冗余的装饰性结构，所有特征都服务于部件的功能表达，既保证了外观形态的高度还原，也完整呈现了液压制动助力器的内部腔体、外部连接、动力传递的核心结构，可用于汽车制动系统原理展示、部件结构教学、相关维修培训的可视化素材使用。
