多腔针阀式精密注塑模具结构设计

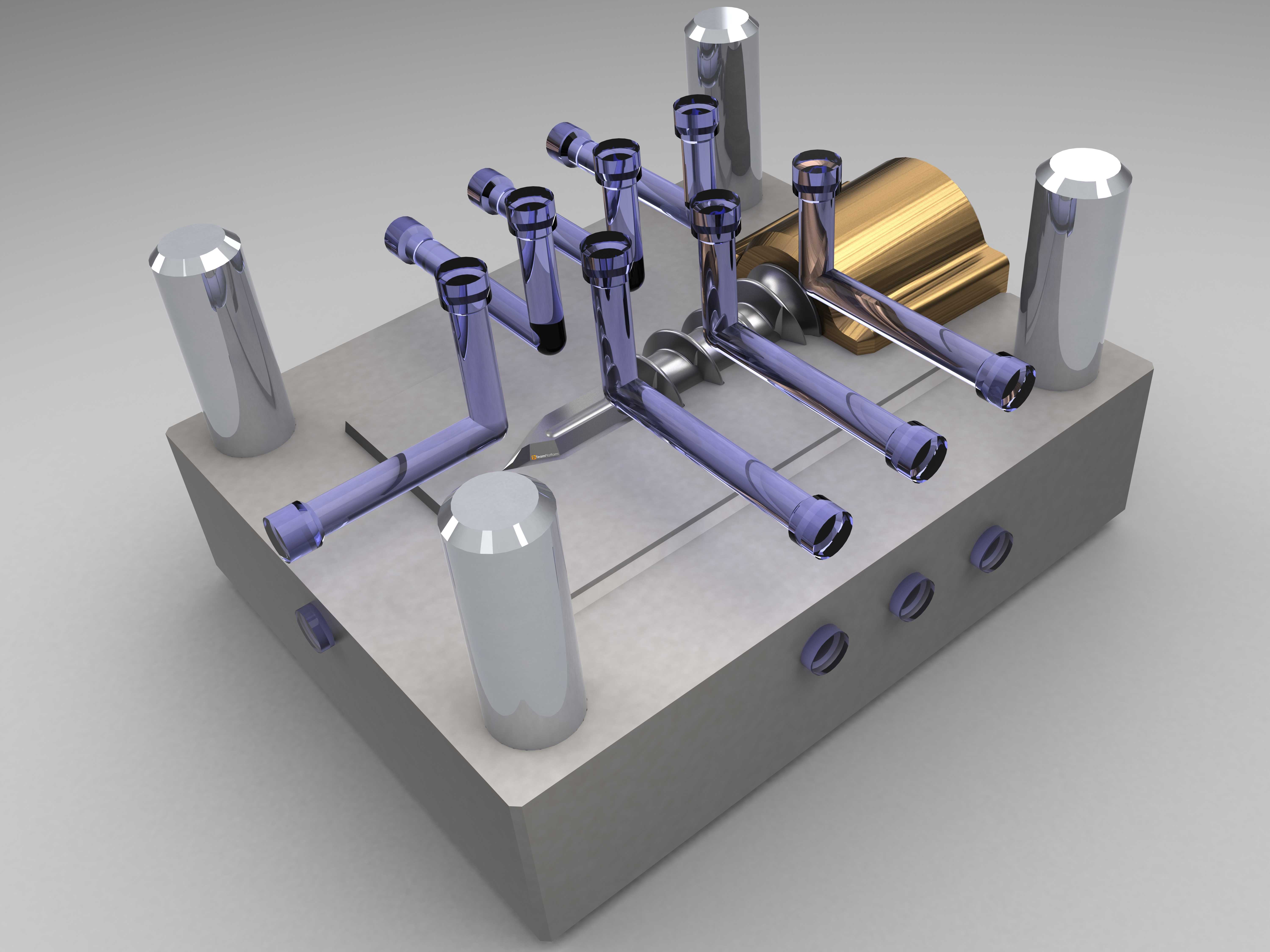

　　这套模具结构针对小尺寸精密塑胶件的批量注塑生产设计，采用1出16的型腔排布方案，适配卧式注塑机的安装规格，模架整体采用标准模胚加工，上下模板的平行度控制在0.02mm以内，保证合模过程中无偏载错位。从结构布局来看，进胶端采用热流道转冷流道的针阀式进胶方案，图中紫色透明结构为流道与进胶镶件，每个型腔对应独立的针阀进胶点，可精准控制每个型腔的进胶时间与进胶量，避免多腔成型过程中出现的充填不均、飞边、缺胶等常见缺陷，针阀的启闭通过模具内置的气动结构驱动，响应时间控制在0.1s以内，适配高速注塑的生产节拍。

　　模架四角设置的镀铬导向柱（图中银色圆柱结构）配合高精度导套，合模导向精度可达0.01mm，导柱长度超出型腔镶件合模面15mm，保证合模过程中导向结构先接触定位，避免型腔镶件发生碰撞损坏。侧面设置的三个调节堵头用于调整冷却水路的流量分配，模具内部围绕每个型腔开设了随形冷却水道，水道距离型腔壁的距离统一控制在8-10mm，保证成型过程中型腔各区域温度均匀，将塑胶件的成型冷却周期缩短20%以上，同时减少塑胶件因冷却不均产生的翘曲变形。进胶端的金色热流道衬套采用铍铜材质加工，导热系数高，可保证流道内的塑胶始终保持熔融状态，减少流道凝料的产生，降低原料损耗。

　　这套模具的安装边界适配200T规格的卧式注塑机，定位圈直径为100mm，主流道衬套的球面半径与注塑机喷嘴半径匹配，射胶过程中无溢料风险。顶出结构采用顶针板驱动的潜伏式顶出方案，开模后顶针同步动作将塑胶件与流道凝料自动顶出脱落，无需人工取件，适配自动化注塑生产线的生产需求。在结构设计过程中，所有型腔镶件均采用快换式结构设计，单个镶件通过内六角螺钉固定在模板上，当某一腔出现磨损或损坏时，可单独拆卸更换镶件，无需将整副模具拆下返修，大幅降低模具维护的时间成本。模架的分型面设置了排气槽，排气槽深度控制在0.02mm，既可以快速排出型腔内的空气，避免塑胶件出现烧焦、气泡等缺陷，又不会产生飞边。

　　流道的转角位置全部采用圆弧过渡，减少塑胶熔体在流道内的流动阻力，降低射胶过程中的压力损失，保证充填末端的压力足够，提升塑胶件的成型密度与尺寸稳定性。这套模具可适配PP、ABS、PC等多种常用塑胶原料的成型，通过调整针阀的启闭时序与冷却参数，可满足不同原料的成型工艺要求，生产的塑胶件尺寸精度可达MT2级，满足消费电子、通讯配件类小尺寸塑胶件的精度要求。
