安费诺Surlok Plus大电流面板安装连接器

这款适配8mm Radsok接触件、额定载流200A的面板式连接器，主要面向新能源储能、工业大功率电源、特种车辆配电、高压测试设备等场景的固定端接线需求，作为设备面板侧的电流传输接口，实现外部动力线缆与设备内部回路的快速插拔连接，避免传统螺栓接线的拆装繁琐问题，同时满足高压场景下的绝缘防护与连接可靠性要求。

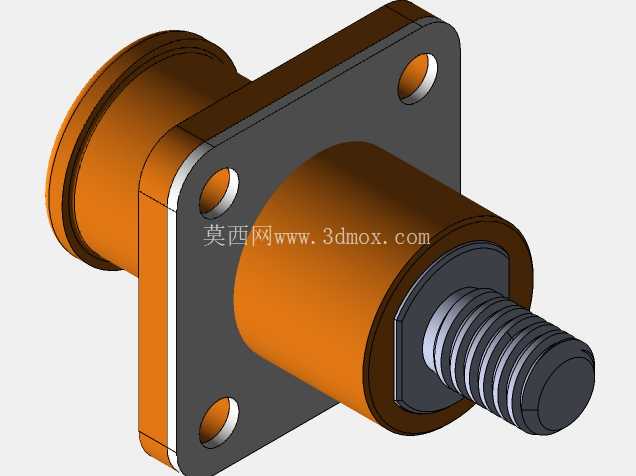

从结构设计来看，该连接器采用方形法兰安装形式，法兰端设置四个对称分布的安装通孔，可直接通过螺栓固定在设备面板的预制开孔上，安装边界清晰，法兰与面板贴合面可加装密封垫实现IP65及以上的面板侧防护，适配户外设备、车载设备等存在粉尘、淋水风险的使用场景。主体绝缘外壳采用耐温、耐高压的工程塑料注塑成型，外壳表面做了防滑纹理处理，方便插拔操作时施力，同时绝缘外壳将内部导电接触件完全包裹，外露金属部分仅为前端的螺纹锁紧段与尾部的接线端，有效避免操作人员误触高压带电部位的风险。

接触端采用Radsok扭簧接触结构，相比传统的片式接触件，这种扭簧结构能在插合时形成多线接触，接触电阻更低，载流能力更强，同时抗振动、抗冲击性能更优，在车载、工程机械等存在持续振动的工况下，不会出现接触松动、温升超标的问题。前端的外螺纹结构用于和配套的插头端锁紧螺母配合，插合后通过旋紧螺母实现插头与插座的机械锁止，防止拉扯线缆时出现接插脱落，保障大电流传输的连续性。尾部的接线端可适配压接、螺栓锁紧两种接线方式，能匹配不同线径的动力线缆，接线完成后可加装尾部防护套，实现线缆端的应力释放与绝缘防护。

建模过程中，首先根据实际安装需求确定法兰的外形尺寸与安装孔位间距，保证安装孔位与行业通用的同规格连接器开孔尺寸兼容，方便用户直接替换现有设备上的同类型连接器，无需重新加工面板开孔。绝缘外壳的壁厚按照高压绝缘要求设计，在1000V额定电压下，绝缘壁厚满足爬电距离与电气间隙的安规要求，避免出现高压击穿、飞弧的问题。内部接触件的建模严格按照Radsok接触件的实际尺寸绘制，扭簧接触段的内径、插合导向段的锥度都与实物一致，保证模型在做虚拟装配时，能够准确模拟插头与插座的插合行程与锁紧位置，方便设计人员在整机布线时提前核对接插空间，避免出现安装后插头与周边结构干涉、插拔操作空间不足的问题。

在实际设备选型应用中，这类面板安装连接器常布置在储能逆变器的直流输入侧、动力电池包的充放电接口、工业电焊机的电源输出端等位置，相比传统的接线端子排，这种连接器支持盲插操作，设备组装时无需逐一拧接螺栓，能大幅提升产线装配效率，同时后期维护时可快速断开回路，无需拆解内部接线。设计时还考虑了防错插结构，不同额定电压、不同载流规格的连接器键位角度存在差异，避免不同规格的插头误插导致的设备损坏。法兰盘的厚度经过强度校核，在反复插拔受力、螺栓锁紧的情况下不会出现变形，保证长期使用后与面板的贴合度不会下降，避免防护失效。接触件的表面做了镀银处理，建模时也还原了镀层对应的表面质感，同时在导电截面的设计上，按照200A载流的温升要求核算了导电件的截面积，保证满负荷运行时接触件温升不超过行业标准规定的限值，避免长期高温运行导致绝缘外壳老化加速。
