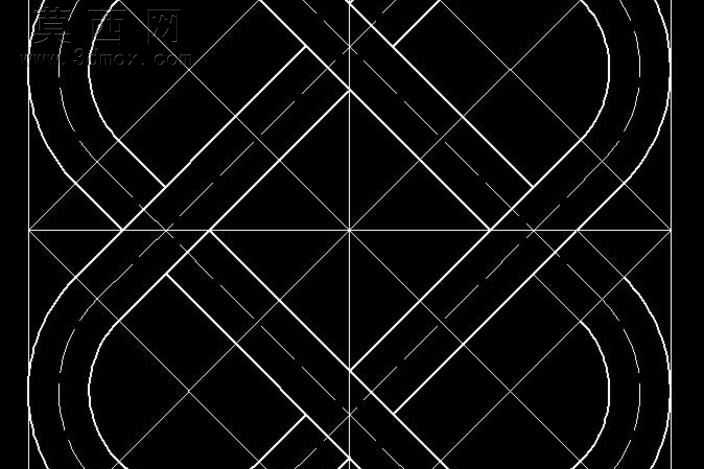

对称交织几何曲线二维CAD设计图

本作品为平面二维几何曲线设计成果，整体采用中心对称的构图逻辑，以正交十字辅助线为基准搭建整体布局框架，将直线段与圆弧段进行有机组合，形成层次分明的交织视觉效果。设计过程中首先确定整体画面的中心原点，以此为基准向四个象限延伸出等距的网格参考线，所有直线元素均严格对齐网格节点排布，保证横向、纵向、斜向线条的间距完全均等，构建出规整的基础骨架。圆弧元素采用多半径同心圆弧的设计方式，在画面的四个对角区域分别布置三组不同曲率的半圆弧线，圆弧端点精准衔接对应位置的直线段端点，实现直线与曲线的顺滑过渡，没有出现断点、错位或者衔接生硬的问题。线条设计上区分了实线与虚线的视觉层级，外层轮廓与主交织路径采用连续实线绘制，内部辅助参考路径采用等间距虚线呈现，通过线宽的细微差异区分不同层级的结构关系，让整体图案在黑白高对比的呈现下依然具备清晰的视觉层次。整体交织结构采用上下、左右四向完全对称的设计逻辑，每一段线条在对称位置都有完全对应的镜像元素，保证图案的规整性与平衡感，所有线条的转角、衔接位置都经过精准的参数计算，圆弧的圆心均落在网格参考线的交点上，直线段的长度、斜向线条的倾斜角度都保持统一的参数标准，避免出现视觉上的偏移或者比例失衡。这类几何曲线图案可作为机械加工的表面纹样参考、装饰图案设计基底，也可作为CAD二维绘图练习的典型案例，帮助学习者掌握直线与圆弧衔接、对称构图、辅助线运用的核心绘图技巧，绘图过程中全程开启对象捕捉功能，保证每一个端点、交点、圆心的定位精度，所有线条都放置在统一的绘图层级，避免出现图层混乱导致的线条显示异常，最终呈现出严谨规整、富有秩序美感的几何曲线设计效果。
