轻量化空心射流金属支架结构设计

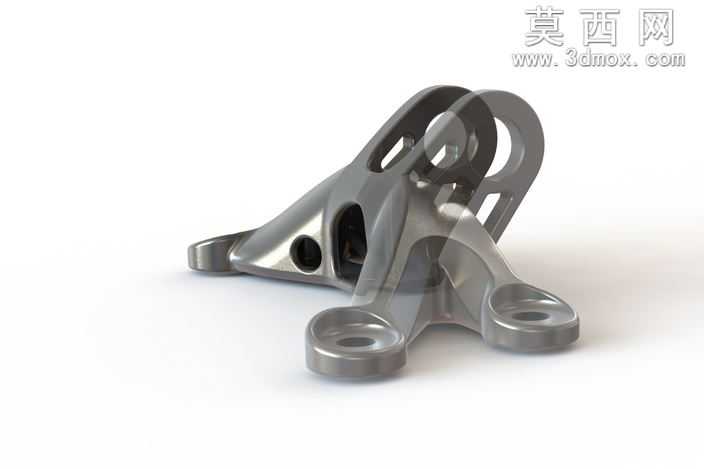

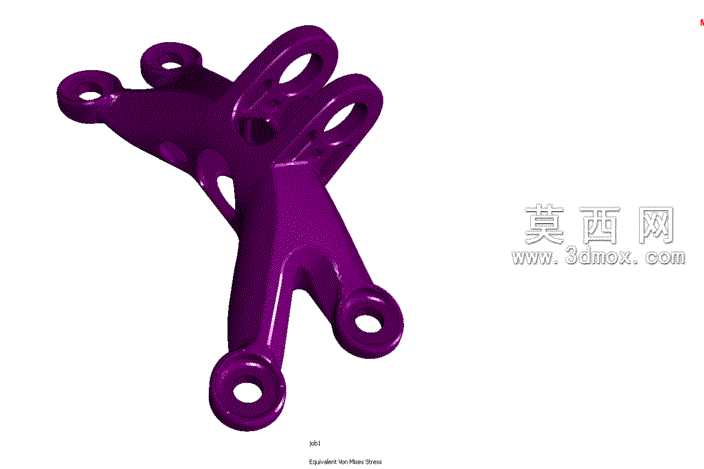

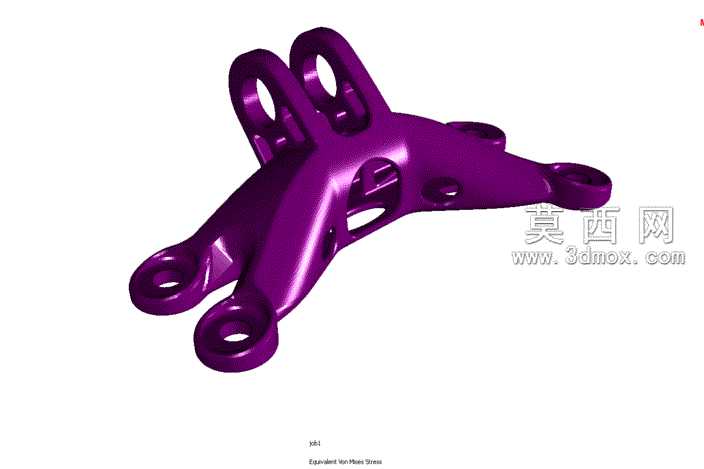

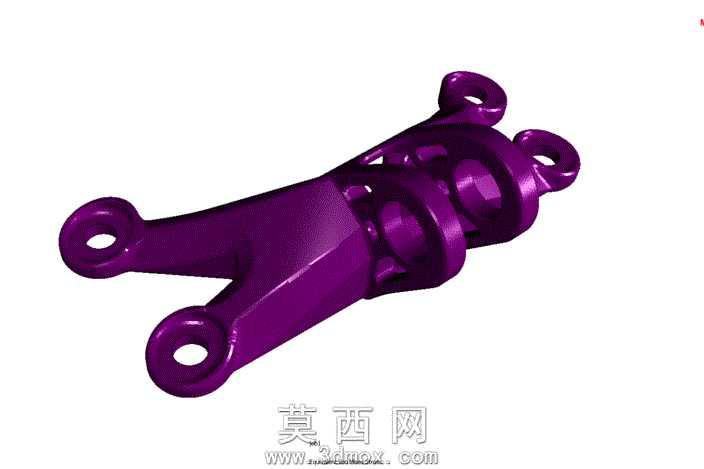

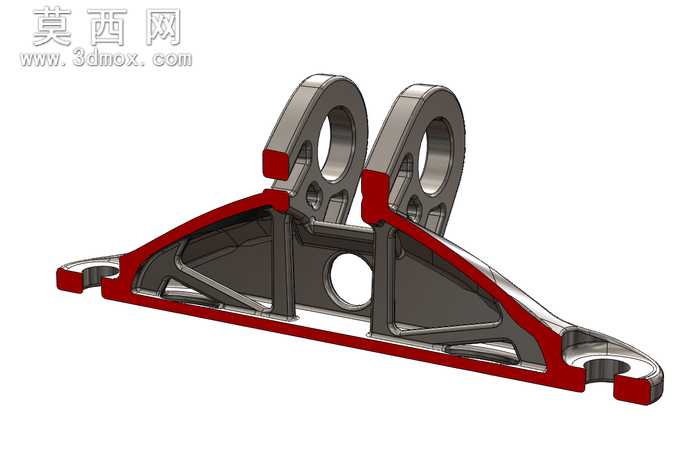

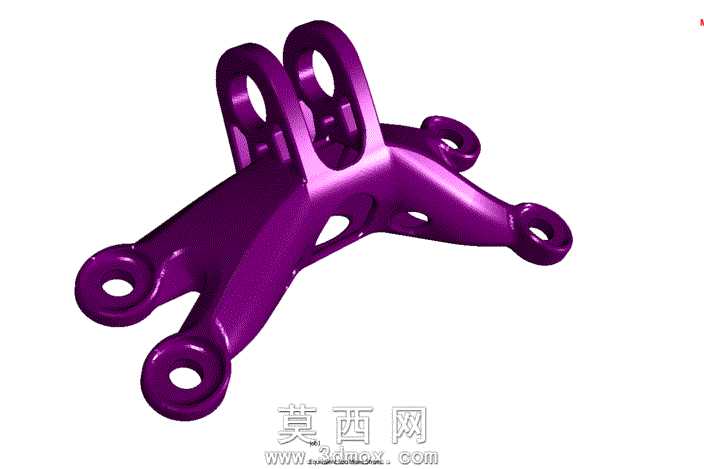

本作品为采用三维建模软件完成的空心射流支架结构设计，建模过程中首先基于射流工况的载荷分布需求，完成整体受力路径的拓扑优化分析，确定材料的最优分布区间，在保证结构刚性与承载能力的前提下，最大化去除非受力区域的冗余材料，实现整体结构的轻量化设计。建模阶段采用参数化草图驱动特征的构建方式，首先绘制支架底部三个安装耳座的定位基准，精准匹配安装孔的孔径与孔位公差要求，保证后续装配环节的适配性；主体支撑段采用空心变截面的流线型结构设计，既能够降低射流工况下的流体阻力，也能在减轻整体重量的同时提升结构的抗扭、抗弯性能，避免实心结构带来的材料浪费与自重过大问题。模型构建过程中对所有过渡转角处均做了圆角处理，消除应力集中隐患，提升零件的疲劳使用寿命，针对支架上部的铰接连接部位，采用同轴度约束完成铰接孔的特征构建，保证铰接转动副的装配精度。材质渲染阶段选用哑光金属材质，还原金属机加工零件的真实质感，通过环境光遮蔽效果清晰呈现空心结构的内部轮廓与外部曲面的过渡关系，直观展示结构的壁厚分布与加强筋的布局逻辑。整体结构在71980.54立方毫米的体积下，实现了满足射流支撑工况的强度要求，相比同规格实心支架减重比例超过40%，兼顾了结构性能与轻量化需求，可直接用于射流设备的配套支撑结构设计参考，模型的所有特征均保留完整参数，可根据实际安装尺寸、载荷需求快速调整参数完成适配修改，适配不同规格的射流设备安装场景。
