摆角式水力压力驱动马达结构设计

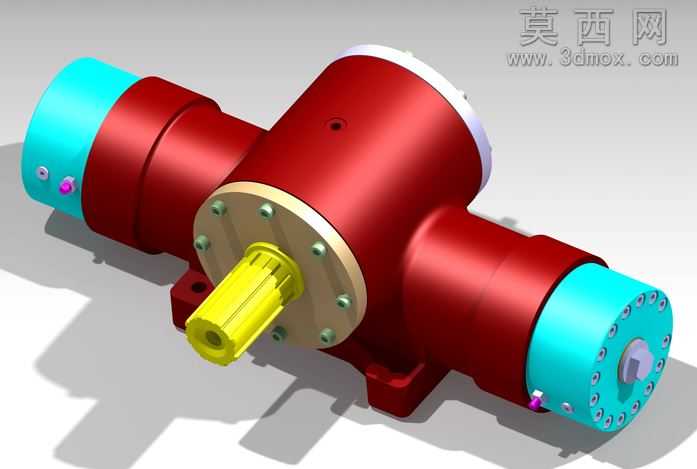

本作品为水力驱动的摆动式压力马达三维建模成果，建模过程中先完成整体结构的方案拆解，将整机划分为主体缸体、双侧端盖组件、输出轴组件、安装底座四个核心模块，遵循对称式布局思路开展参数化建模，保证双侧水力腔室的结构尺寸完全一致，避免工作过程中出现偏载、扭矩输出不均的问题。建模阶段首先绘制主体缸体的回转截面草图，通过拉伸、布尔运算完成中间容腔、双侧轴孔、安装定位孔的结构构建，对缸体表面的安装法兰面做倒角过渡处理，消除应力集中的结构风险；双侧端盖组件采用阵列特征完成周向连接螺栓孔的排布，端盖与缸体的配合面预留密封槽位，符合液压元件的密封设计要求，端盖外侧的进出液接口做凸台强化处理，匹配管路连接的结构强度需求。输出轴组件采用花键轴结构设计，建模时精准绘制花键的齿形轮廓，通过扫掠、切除特征完成花键结构的成型，轴体与端盖配合位置预留密封件、轴承的安装位，保证转动过程的同轴度与密封性。材质与渲染阶段，主体缸体赋予红色金属烤漆材质，模拟工业液压元件的常用涂装效果，端盖部分赋予亮青色硬质阳极氧化铝合金材质，输出花键轴赋予镀锌金黄色金属材质，连接螺栓、定位销赋予不锈钢金属材质，安装底座与缸体做一体化材质处理，渲染时添加柔和的环境光与定向光源，突出各部件的材质质感与结构轮廓，清晰展现各部件的装配关系。结构设计上，该水力马达可实现60至182度范围内的角旋转输出，适配60至100条的工作压力区间，工作原理与水轮机一致，可将水流的动能、压力势能转化为输出轴的旋转机械能，建模过程中对内部活塞、密封组件的运动间隙做了合理预留，保证摆动动作的顺畅无卡滞，整体结构紧凑，安装底座设置有固定安装孔，可直接适配各类需要角行程水力驱动的工业场景，模型完整还原了产品的装配关系与外观细节，可用于产品结构验证、方案展示、教学演示等场景。
