机械加工用快速压紧式生产钻模夹具

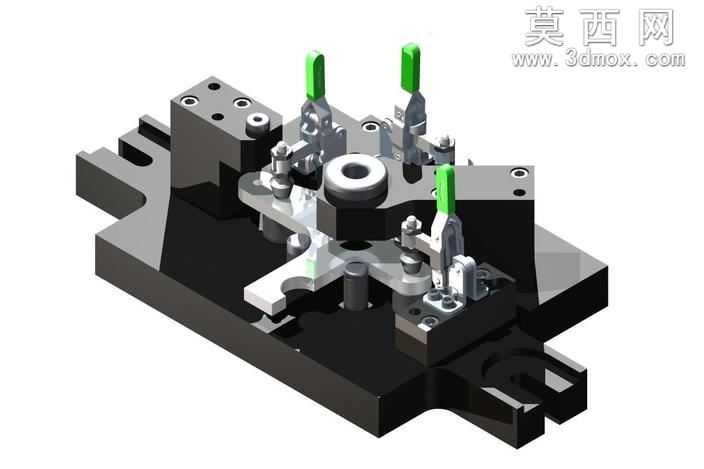

本套生产钻模采用三维参数化建模完成整体设计，建模过程中严格遵循机械加工工装的设计规范，对每一处定位基准、夹紧行程、钻套配合公差都做了精准的参数约束，确保模型可直接对接生产加工的工艺要求。渲染阶段采用金属材质真实质感表现，底座部分做了发黑处理的哑光金属材质赋值，表面添加细微的切削纹理与使用磨损痕迹，还原工装在实际生产场景中的真实状态；快速夹钳部分的手柄采用亮绿色工程塑料材质，与黑色金属基体形成清晰的视觉区分，便于操作人员快速识别操作点位；钻套、定位销等精密配合部件采用抛光金属材质，突出其高精度加工的属性。结构设计上采用一面两销的经典定位方案，底座设置有与机床工作台匹配的安装槽位，可快速完成钻模在设备上的固定；三套快速肘夹呈三角分布布局，夹紧力均匀覆盖工件待加工区域，避免钻孔过程中工件出现位移、振颤问题；钻套与定位基准的同轴度公差在建模时做了严格的装配约束，保证钻孔位置精度满足IT7级加工要求，同时预留了排屑空间，避免钻屑堆积影响加工精度与操作安全。设计思路围绕生产场景的实用性展开，摒弃冗余结构，在保证夹具刚性与定位精度的前提下尽可能压缩整体体积，降低工装制造成本；快速夹钳的操作高度与握持角度经过人机工程优化，操作人员无需额外工具即可快速完成工件的装夹与拆卸，单工位装夹时间可控制在数秒内，大幅提升批量钻孔工序的加工效率；所有易磨损的钻套、定位销都设计为可更换结构，后期维护时仅需更换对应配件即可恢复工装精度，延长整套钻模的整体使用寿命。建模过程中对所有活动部件做了运动仿真校验，确认夹钳开合行程无干涉、夹紧动作顺畅无卡滞，装配关系完全符合实际机械装配逻辑，可直接用于生产指导、工装方案评审以及加工工艺编制。
