通用汽车发动机拆装专用工装工具

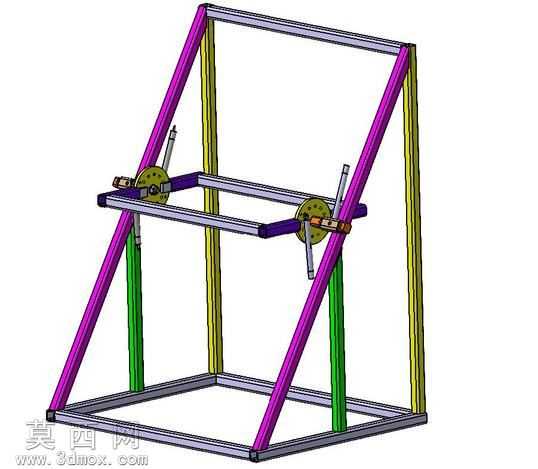

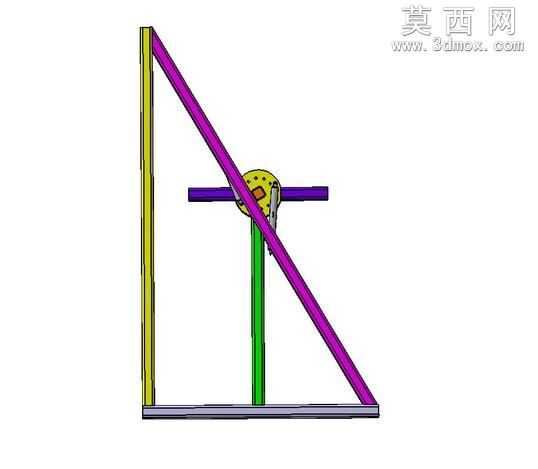

该三维模型为汽车发动机拆装专用工装工具，整体采用三维参数化建模方式构建，完整还原了工具的实际使用结构与装配关系。模型主体由多段不同色彩区分的型材构件组成，包含竖直支撑立柱、横向承托横杆、斜向加固支撑杆以及底部水平承载底座，各构件通过端部连接结构形成稳定的三角支撑框架，保障作业过程中的结构刚性与承重稳定性。在横杆与立柱的连接位置，设计有带锁紧功能的回转调节机构，该机构表面设置有均匀分布的定位孔位，可根据不同型号发动机的拆装作业需求，灵活调整横杆的高度与旋转角度，适配不同尺寸引擎的夹持定位需求。建模过程中对各构件的连接细节做了精细化处理，斜向支撑杆两端分别与竖直立柱、底部底座做贴合式装配设计，消除结构虚位，还原实际工装的受力传导路径；各杆件的截面尺寸、壁厚参数均参考实际汽修工装的常用规格设定，保证模型结构符合真实工具的力学性能要求。材质设置上，对不同功能的构件做了区分：支撑类杆件采用金属型材材质，赋予对应的金属哑光质感与不同的色彩标识，便于快速识别各部件功能；调节锁紧机构部分做了表面细节处理，还原锁紧销、调节旋钮的结构特征，清晰展示工装的调节操作逻辑。该工具的设计思路围绕汽修场景中发动机拆装的实际痛点展开，通过稳定的框架结构与可调节的夹持定位结构，实现对不同规格发动机的稳固承托，既可以满足小排量家用汽车发动机的拆装夹持需求，也可适配大排量拖拉机发动机的维修作业，解决传统拆装作业中发动机固定不稳、定位不准的问题，帮助维修人员安全高效地完成引擎拆卸与重新组装作业。模型完整呈现了工装的整体装配形态，各部件无结构缺失，可直观展示工具的使用方式与结构原理，为同类汽修工装的设计优化、作业流程演示提供清晰的三维参考。
