工业线绕组线金属框架作业工装

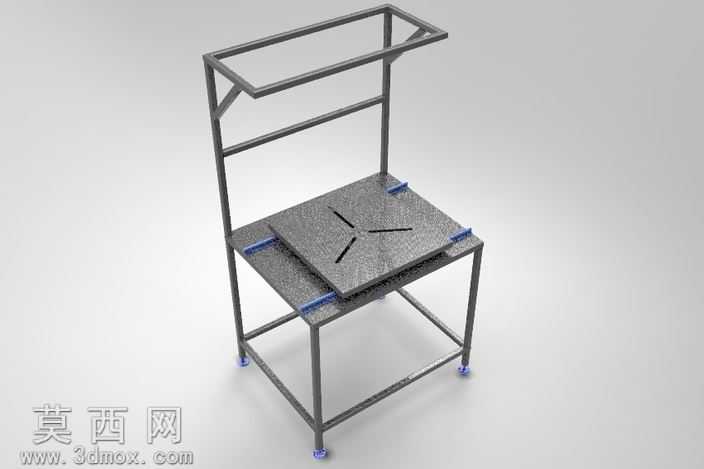

本作品为线绕组线工序专用的作业工装三维模型，采用SolidWorks完成全参数化建模，整体以方管型材搭建框架式主体结构，建模过程中严格遵循方管折弯、焊接拼接的真实加工工艺逻辑，对每一处管材的衔接节点、切口形态都做了贴合实际生产的还原，避免出现不符合加工逻辑的干涉结构。模型渲染阶段采用哑光磨砂金属材质模拟方管表面的冷轧钢质感，搭配底部四个带刹车功能的万向脚轮的半透明橡胶材质、作业台面的防滑纹理金属板材质，通过三点布光法突出框架的结构层次，在台面与框架衔接的蓝色固定卡扣位置做了高反光材质处理，清晰区分不同功能部件的材质差异。结构设计上，整体采用分层式布局：底部为方形支撑框架，通过四根垂直方管向上延伸，中部设置双层承载台面，下层台面为固定承托结构，上层台面通过四个可调节蓝色卡扣实现位置微调，台面上预留十字形走线槽，适配绕线工序中线材的排布、固定需求；顶部设置开放式矩形挂架，可用于悬挂绕线作业所需的工具、线材卷料，减少作业过程中的取料动线。设计思路围绕线绕组线工序的实际作业需求展开，摒弃冗余的装饰性结构，全部构件均服务于作业功能：框架的垂直方管之间增设横向加强筋，提升整体结构的抗形变能力，避免长期承重出现框架歪斜；底部脚轮的选型兼顾移动灵活性与作业时的稳定性，满足工位灵活调整的需求；上层台面的可调节卡扣设计，可适配不同尺寸的绕线治具安装，提升工装的通用适配性；台面的十字开槽可直接将线材引导至台面下方，避免作业台面线材杂乱堆积，提升作业的整洁度与操作安全性。建模过程中对所有配合部位都做了公差预留模拟，确保后续生产加工时各部件可顺利装配，不存在建模层面的装配干涉问题，整体模型结构简洁实用，完全贴合工业生产中线绕组线工序的实际使用场景，可直接用于工装的生产加工参考、作业工位布局模拟使用。
