机械传动类异形壳体连接构件设计

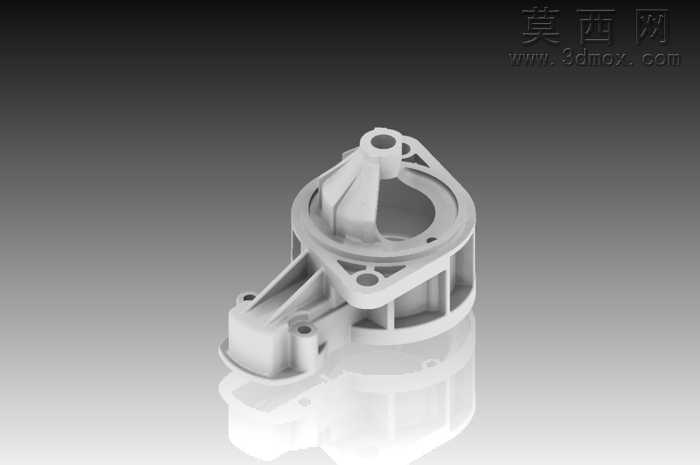

本构件采用Autodesk Inventor软件完成全参数化三维建模，建模过程遵循机械零件设计的基准统一原则，首先以构件的中心安装轴孔为核心基准，绘制主体回转轮廓草图，通过拉伸、旋转命令生成壳体的基础基体结构。针对构件上的多组安装凸台与连接耳位，采用草图驱动的特征阵列方式，保证各安装孔位的位置度公差符合装配要求，同时对壳体侧壁的加强筋结构，采用筋特征命令结合拔模角度设置，既保证筋位与壳体主体的过渡圆角顺滑，也兼顾后续注塑或压铸成型的工艺可行性。建模阶段对所有安装孔做了沉头孔与通孔的分层特征处理，区分螺栓过孔与定位销孔的尺寸精度要求，对壳体边缘的锐边统一做了0.5mm的倒圆角处理，避免应力集中问题。材质设置阶段为构件赋予哑光银灰色金属材质，模拟铸铝件的表面质感，调整材质的粗糙度、反射率参数，让构件表面呈现出细腻的磨砂金属效果，同时添加地面反射环境，通过软件内置的渲染模块输出展示图，清晰呈现构件的立体结构与细节特征。结构设计上，该构件采用环形主体结合侧向延伸支撑臂的布局，中心的大尺寸通孔用于容纳传动部件的轴系结构，环形基体上分布的三组带孔凸台用于构件与相邻部件的螺栓固定，侧向延伸的支撑臂上设置有两处定位孔与一处安装平面，用于外接附属功能组件，壳体内部的镂空减重结构在保证整体结构强度的前提下，有效降低了构件的整体重量，各连接部位的壁厚保持均匀一致，避免成型过程中出现缩孔、变形等缺陷。设计思路围绕传动系统的安装适配需求展开，在满足装配空间限制的前提下，优化了各受力部位的结构强度，通过有限元分析思路预判受力集中区域，针对性增设加强筋结构，确保构件在运行工况下的结构稳定性，同时兼顾加工与装配的便利性，所有特征的尺寸参数均可根据实际装配需求进行快速调整，适配不同规格的传动组件安装使用。
