管道切割套丝加工设备三维结构

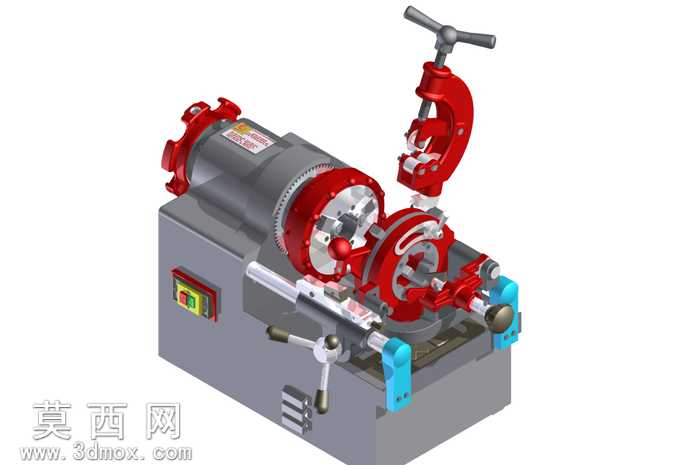

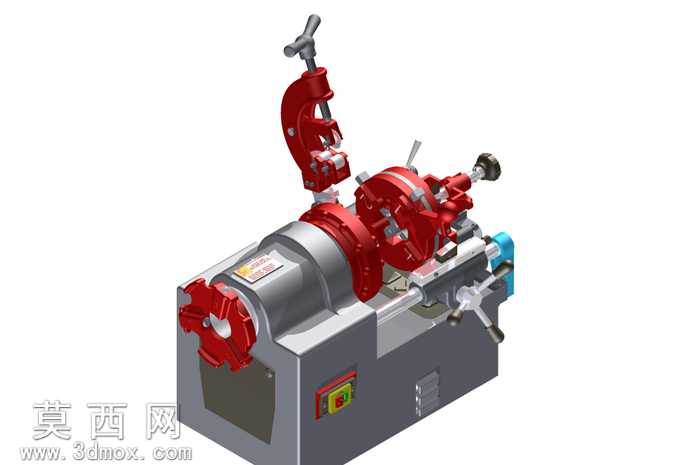

本模型为管道切割套丝一体化加工设备，建模阶段采用自底向上的装配设计思路，先对各功能模块的独立零件进行参数化建模，再按照实际装配约束完成整体组合。设备主体分为机座、动力传动单元、管道夹持机构、切割执行单元、套丝执行单元、进给操作组件六大模块，机座部分采用灰铸铁质感材质，建模时还原了机座表面的散热格栅、电源控制开关面板、操作手柄安装位等细节，机座边角做了符合工业设备安全规范的圆角过渡处理。动力传动单元还原了齿轮减速箱的外壳结构，表面的品牌标识贴花、紧固螺栓排布都按照实物比例还原，齿轮啮合区域做了半透明示意处理，可直观展示内部传动路径。管道夹持机构采用三爪自定心卡盘结构，卡爪表面做了防滑齿纹建模，卡盘外圈的红色防护壳还原了漆面光泽质感，同时预留了管道穿入的中心通孔，适配对应管径范围的管材装夹需求。切割执行单元包含手动压下式切刀架，切刀架的T型手轮、调节螺杆、旋转切刀都做了可动装配约束，还原实际作业时的进给调节逻辑，切刀架的红色铸造壳体还原了铸件表面的细微磨砂质感。套丝执行单元包含板牙头结构，板牙的安装槽、定位销、开合调节手柄都精准建模，板牙头的滑动导轨部分做了金属镀铬质感的材质设置，还原设备实际的金属反光效果。进给操作组件包含横向进给手轮、纵向调节手柄，手柄的防滑握把做了橡胶材质的哑光质感处理，金属杆部分做了镀锌防锈层的材质表现。渲染阶段采用工业产品展示常用的三点布光方案，主光从侧上方打亮设备主体结构，补光弱化阴影区域的死黑问题，轮廓光勾勒设备边缘轮廓，突出各部件的装配层次，材质设置上区分了铸铁机座的哑光灰、防护壳体的亮面红、金属加工件的镀铬亮银、操作握把的橡胶哑光蓝等不同质感，让模型整体视觉效果贴近真实设备。建模过程中对各运动部件的装配间隙做了合理预留，符合实际设备的装配公差要求，可用于设备结构演示、维修培训课件制作、工装改进参考等场景，完整还原了这类管道加工设备从动力输入到管材装夹、切割、套丝作业的全流程结构逻辑，各操作部件的位置排布符合人体工程学设计，实际作业时操作人员可站在设备正面完成所有操作调节，无需大幅移动站位。
