多层盘式中空轴类机械零部件结构设计

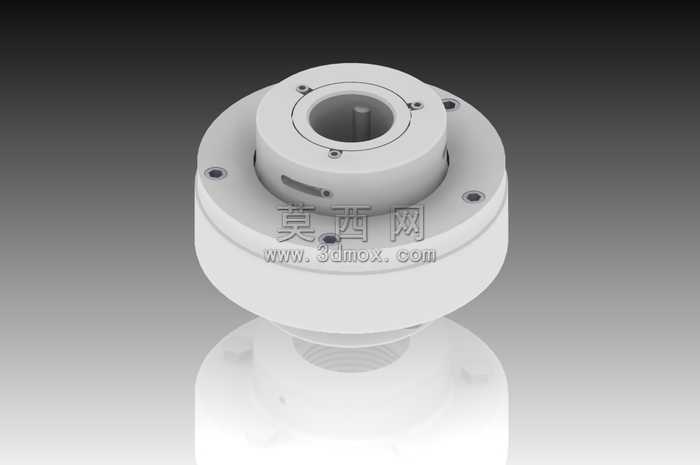

本作品为多层盘式中空轴类机械零部件的三维建模设计成果，建模阶段采用主流三维机械设计软件完成全参数化构建，全程遵循机械设计通用公差规范，保证各结构尺寸的可加工性与装配适配性。建模过程中首先完成中心中空轴体的基础特征绘制，精准预留轴孔的键槽定位结构，确保轴类传动场景下的扭矩传递可靠性；随后逐层构建外层嵌套的盘式壳体结构，每一层盘体的连接孔位均做同轴度约束，均匀分布的沉头安装孔严格按照紧固件安装尺寸设计，孔位倒角、安装面平面度均做了细节优化，避免实际装配中出现干涉问题。渲染阶段采用哑光金属材质模拟实际铝合金加工件的表面质感，对中心轴孔内壁、盘体贴合面做了细微的粗糙度区分，还原真实机加工零件的表面纹理差异，搭配渐变灰色背景与柔和的环境光影，通过底部反射效果强化零件的立体层次感，清晰展现各层结构的装配关系与轮廓细节。结构设计上采用多层同轴嵌套的布局，中心轴体作为核心传动承载结构，外层盘体作为安装固定基座，各层之间通过圆周均布的紧固件实现刚性连接，既保证了整体结构的连接强度，又预留了中空走线或流体通道的空间，可适配需要中空穿线、通介质的传动安装场景。设计过程中充分考量了零件的加工工艺可行性，所有外轮廓转角处均设置了合理的工艺圆角，避免加工过程中出现应力集中问题，各连接端面的贴合宽度经过反复校核，保证装配后的密封性能与连接稳定性，整体结构紧凑规整，无冗余设计特征，可直接用于同类机械部件的结构参考、装配模拟以及教学演示场景，能够帮助设计人员快速理解盘式中空轴类部件的层级装配逻辑与结构设计要点。
