花键加工用蜗杆铣刀三维结构设计

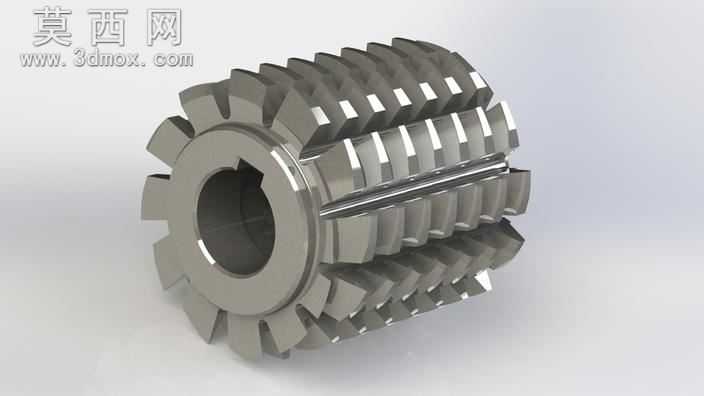

本模型为花键加工专用蜗杆铣刀的三维实体建模成果，建模过程依托三维机械设计软件完成，整体建模逻辑遵循刀具实际生产加工的尺寸规范与结构逻辑，从基础回转体特征搭建开始，逐步完成各功能结构的精细化构建。首先构建刀具的基体回转结构，精准还原内孔的花键键槽定位结构，该结构用于刀具与机床主轴的装夹定位，建模时严格保证键槽的对称度、内孔的同轴度参数符合刀具装夹的公差要求，确保后续虚拟装配环节可实现与标准刀柄的无干涉配合。随后重点构建刀具外圈的切削齿结构，作为蜗杆铣刀的核心功能部分，建模时采用螺旋扫掠结合阵列的方式完成多圈切削齿的排布，精准还原每一圈刀齿的螺旋升角、齿形轮廓、前角后角参数，每一片刀齿的切削刃、排屑槽结构都做了精细化处理，排屑槽的圆弧过渡、切削刃的倒角细节都完整还原，保证刀齿结构完全匹配花键齿形的加工成型需求，可在铣削作业中通过连续展成运动完成工件外花键的齿形切削。材质渲染环节采用硬质合金刀具的金属材质表现，为刀体部分赋予哑光金属质感，切削刃部位做轻微的高光处理来体现刃口的锋利度，内孔与键槽部位添加细微的粗糙度纹理来模拟实际加工后的表面状态，整体渲染效果还原了真实金属刀具的质感，可清晰区分刀体、切削刃、定位装夹部位的不同表面特征。结构设计上充分考虑刀具的实际使用场景，刀体的整体壁厚、刀齿的排布密度、排屑槽的深度都经过合理性校验，既保证刀齿具备足够的切削强度，也预留了充足的排屑空间，避免铣削过程中出现切屑堵塞的问题，同时两端的端面齿结构也完整还原，可满足加工过程中的端面让刀需求。整个建模过程全程采用参数化设计逻辑，各部分尺寸可根据加工需求进行参数调整，适配不同规格花键的加工场景，模型结构无破面、无冗余特征，各部件之间的几何关系清晰，可直接用于后续的工程图导出、加工工艺模拟、刀具运动仿真等环节，也可作为金属切削刀具教学的可视化演示模型，帮助理解蜗杆铣刀的展成加工原理与结构组成。
