带过滤功能的气动压力空气调节器

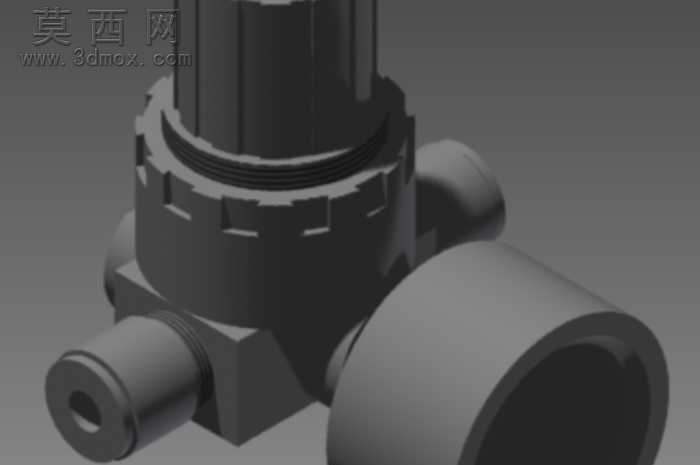

本作品为带气水过滤功能的气动压力空气调节器三维模型，采用Autodesk Inventor完成全参数化建模与渲染工作。建模阶段遵循气动元件的实际生产尺寸规范，首先搭建主体装配基准坐标系，依次完成调压主体腔体、进气快插接口、出气连接端口、过滤腔室、顶部调压旋钮结构的独立零件建模，所有零件均添加完整的几何约束与尺寸关联，确保各接口的同轴度、密封面的平面度符合气动元件的装配公差要求。材质设置阶段，针对不同功能部件匹配对应工业材质属性：主体承压壳体赋予哑光深灰硬质工程塑料材质，添加细微的模具脱模纹理提升真实感；金属接口部分赋予哑光镀锌金属材质，还原气动接头的表面处理效果；密封胶圈部位赋予黑色丁腈橡胶材质，调整粗糙度参数模拟橡胶的哑光漫反射特性；顶部调压旋钮赋予防滑纹理的硬质塑料材质，还原手动调节部件的触感特征。结构设计上，模型完整还原了空气调节器的核心功能结构：进气端设置导流结构引导气流进入过滤腔，过滤腔预留滤芯安装位实现气水分离过滤功能，中部设置调压膜片安装腔实现输出压力的稳定调节，出气端设置压力输出通道将稳压过滤后的气流向外输出，各部件之间预留合理的装配间隙，可直接用于虚拟装配验证、工作原理演示。渲染阶段采用工作室三点布光方案，主光源从侧上方45度投射突出主体结构轮廓，辅光源补光消除暗部死黑，添加微弱环境反射模拟工业车间的环境氛围，最终渲染效果清晰展现调节器的外部结构特征与各部件的衔接关系，可用于气动系统原理教学、产品选型展示、装配工艺演示等场景。建模过程中对所有倒角、退刀槽、防滑齿等工艺细节做了还原，避免模型出现尖锐棱角等不符合实际生产的结构，确保模型的工程实用性。
