喷气发动机金属连接固定支架设计

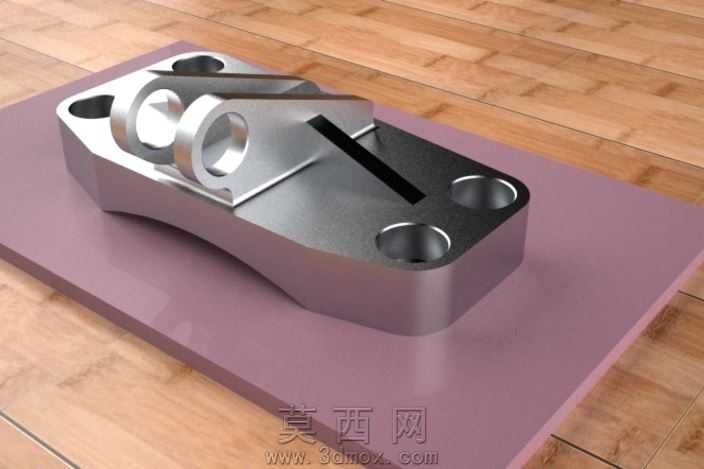

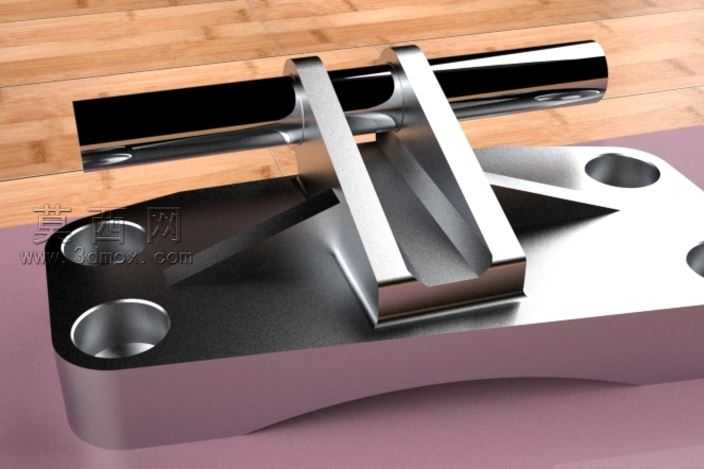

本作品为喷气发动机配套的连接固定支架三维建模作品，建模阶段依托参数化三维设计软件完成全流程构建，首先从支架的功能定位出发梳理核心结构逻辑：该支架承担发动机与安装基座之间的载荷传递、定位固定功能，因此建模时优先保证安装基准面的平面度公差设定，底部安装板设置四个沉头安装孔，孔位坐标严格匹配通用安装基座的孔距标准，沉孔深度经过参数化校核，可适配对应规格的内六角紧固螺栓，保证安装后螺栓头部不突出安装面，避免与周边部件产生运动干涉。支架上部设置两组同轴铰接耳板，耳板内孔经过同轴度约束设定，孔壁预留精加工余量，可满足铰接销轴的装配精度要求，耳板与底部安装板之间通过渐变式过渡筋体连接，筋体厚度根据载荷分布做差异化设计，在应力集中的耳板根部做圆角过渡处理，从结构层面降低应力集中系数，提升支架的抗疲劳载荷能力。建模过程中对所有锐边做倒圆角处理，既符合金属机加工零件的工艺要求，也避免锐边造成的装配划伤风险。材质与渲染阶段，为支架赋予哑光金属材质，还原航空级铝合金经机加工后的表面质感，调整材质的粗糙度、金属度参数，模拟金属表面细微的加工纹理，渲染场景采用木质桌面搭配淡紫色衬底的展示环境，打光采用三点布光方案，主光从侧上方投射，突出支架的结构轮廓与曲面过渡质感，辅光补亮暗部细节避免死黑，轮廓光勾勒支架边缘提升立体感，渲染输出的效果图清晰展现支架的所有结构细节，包括安装孔位、铰接耳板、过渡筋体的形态特征。设计思路上围绕轻量化与结构强度的平衡展开，在保证支架整体刚性、满足载荷要求的前提下，对非受力区域做材料去除优化，在安装板中部开设减重槽，在降低零件整体重量的同时不破坏核心受力路径，适配喷气发动机部件对自重控制的严苛要求，所有结构特征均符合金属切削加工的工艺要求，无倒扣、无无法加工的封闭内腔，可直接对接数控加工流程完成实物生产。
