透明外壳双列滚珠轴承结构展示设计

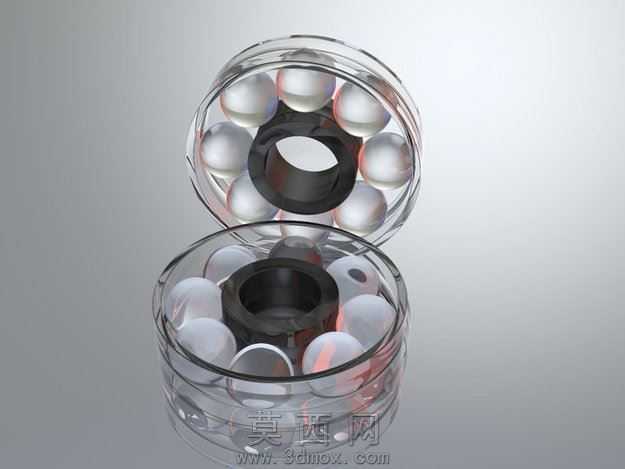

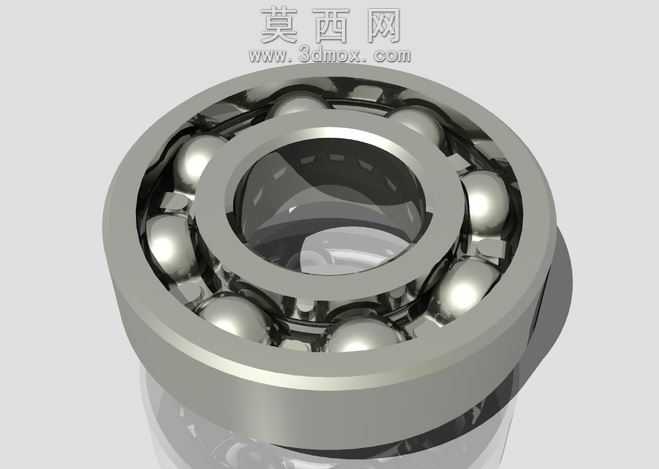

本作品为双列滚珠轴承的结构展示三维模型，建模阶段采用参数化设计思路，先完成轴承核心部件的尺寸基准搭建：首先绘制内圈、外圈的回转截面轮廓，通过回转命令生成内外圈的基础实体，针对内外圈上的滚道曲面，采用曲率连续的圆弧过渡设计，保证滚道与滚珠的贴合度符合实际轴承的接触角要求，避免建模过程中出现曲面尖角、干涉等问题。滚珠部分采用圆周阵列方式完成排布，先确定单颗滚珠的球径与节圆直径参数，计算出合理的滚珠数量后，以轴承中心轴线为阵列轴完成均匀排布，保证每颗滚珠与内外圈滚道的接触间隙控制在合理范围，还原真实轴承的滚动体装配逻辑。为了清晰展示轴承内部结构，模型将上下两组轴承的外圈设计为高透明材质，渲染阶段为透明外壳赋予高透光率的亚克力材质参数，调整折射率为1.49，添加轻微的反射与折射模糊效果，模拟透明工程塑料的真实质感，既可以完整呈现内部滚珠、保持架的装配关系，又不会因为完全透明丢失外壳的轮廓层次。内部的内圈与保持架采用哑光黑色工程塑料材质，调整材质的粗糙度为0.6，添加细微的颗粒质感，与透明外壳形成强烈的视觉对比，让内部结构的层次更加清晰。滚珠部分赋予高抛光金属材质，调整金属度为0.95，粗糙度为0.05，添加环境 HDRI 映射，让滚珠表面呈现出真实的金属高光与环境反射效果，突出滚动体的光滑质感。模型整体采用上下对开的装配展示形式，将两组同规格的轴承上下对称排布，上半部分轴承做开盖式展示，下半部分做完整装配展示，能够同时呈现轴承的装配完成状态与内部零件拆分视角，方便观者快速理解双列滚珠轴承的零件组成与装配关系。建模过程中所有零件均做了实体化处理，不存在破面、零厚度等问题，各零件之间保留了合理的装配间隙，既可以用于结构原理展示，也可作为机械教学、产品演示的可视化素材，渲染阶段采用柔和的影棚布光，主光从侧上方45度照射，搭配补光弱化阴影死黑区域，突出透明材质的通透感与金属零件的光泽感，整体视觉效果干净清晰，重点突出轴承的结构特征与材质差异。
