卧式单级离心院长泵三维结构设计

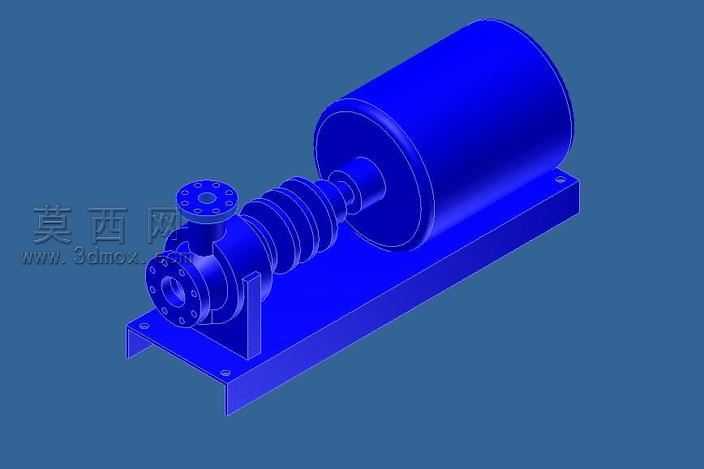

本作品为卧式单级离心式院长泵的三维结构设计，整体采用一体化集成式布局，将泵头过流单元、传动连接单元、动力驱动单元共同安装在一体式钢制焊接底座上，保证设备运行时的整体刚性与同轴度精度，降低运行过程中的振动偏移风险。建模过程中采用参数化特征建模思路，首先搭建整体装配的基准坐标系，以泵轴的回转轴线为核心装配基准，依次完成各零部件的建模与装配约束。泵头部分作为核心过流部件，精准还原了离心泵的蜗壳流道结构、进水口法兰与出水口法兰的螺栓孔分布、叶轮腔的内部轮廓，法兰端面的密封槽结构、连接螺栓的沉孔特征都做了精细化还原，保证模型可直接用于后续的工程出图、装配干涉检查与流场仿真分析。传动连接部分采用分段式轴结构设计，依次设置了轴套、密封填料腔、多级轴承支撑位、联轴器连接段，轴承位的轴肩定位结构、密封件的安装槽位都按照机械设计标准做了等比例还原，既保证传动过程中的扭矩传递稳定性，也预留了密封组件的安装空间，避免运行过程中出现流体泄漏问题。动力端采用卧式圆柱形电机结构，电机外壳的散热筋、底座安装脚、输出轴端的连接法兰都做了细节刻画，通过弹性联轴器与泵轴实现连接，可补偿少量的安装同轴度误差，降低设备安装调试的精度要求。渲染阶段采用统一的金属蓝色哑光材质模拟设备的工业漆面效果，背景选用纯色深蓝色突出模型的整体轮廓，通过等轴测视角完整展示泵的整体布局与各部件的连接关系，所有零部件之间的装配间隙、连接关系都符合实际工业泵的装配规范，无结构干涉、特征缺失问题，可作为离心泵结构教学、设备选型参考、二次设计优化的基础三维模型使用，模型完整还原了院长泵x3*8.5规格、254t参数、ra-3000粗糙度对应的结构特征，各部件的尺寸比例严格遵循行业设计规范。
