人工升降式电动潜油泵结构三维设计

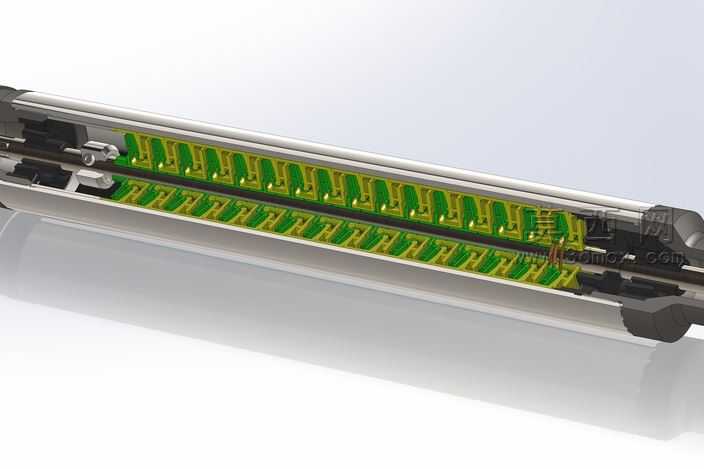

本作品为人工升降电动潜油泵的三维结构设计模型，建模过程中严格遵循潜油采油设备的实际工程设计逻辑，先通过草图绘制完成整体轴向尺寸的基准搭建，以长筒形泵壳的中心轴线为全局装配基准，依次完成各级叶轮导壳组件、传动轴系、人工升降调节机构、端部密封连接结构的零件建模。建模阶段对每一级叶导轮的流道曲面做了精细化处理，通过曲面放样、边界凸台等命令还原叶轮流道的水力设计形态，保证叶片曲面的光滑过渡，还原实际潜油泵多级增压的结构特征；传动轴系采用同轴心配合完成各段轴段的装配，还原轴上花键、定位台阶、轴承配合位的细节结构，保证虚拟装配下各运动部件无干涉。材质渲染阶段，针对不同部件赋予贴合实际工业应用的材质属性：外部金属泵壳赋予拉丝不锈钢材质，调整反射粗糙度模拟井下设备的金属质感；内部各级叶导轮赋予工程塑料与耐磨合金的区分材质，通过色彩区分不同功能部件，清晰展示内部层级排布；传动轴与密封件分别赋予镀铬金属与丁腈橡胶材质，通过材质的光泽度、粗糙度差异区分不同零件的功能属性，渲染时采用柔和的环境光打光，避免金属材质过曝，同时清晰展现内部多级组件的排列结构。设计思路上，该模型重点还原人工升降调节机构与潜油泵主体的集成结构，将升降导向、定位锁紧的结构与泵体外壳做一体化装配设计，既展现潜油泵本身的多级离心泵核心结构，也清晰呈现人工升降操作的配套机械结构，完整还原设备从外部壳体到内部过流部件、传动部件、调节机构的全部装配关系，可用于潜油采油设备的结构展示、原理讲解以及配套升降机构的设计参考，模型装配层级清晰，零件命名规范，各配合关系符合实际机械装配逻辑，能够直观展现电动潜油泵的内部构造与人工升降功能的实现方式。
