电动机配套法兰式接口连接安装板

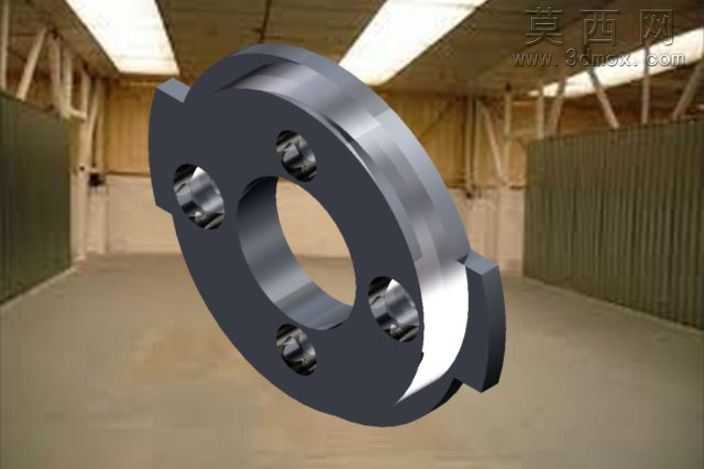

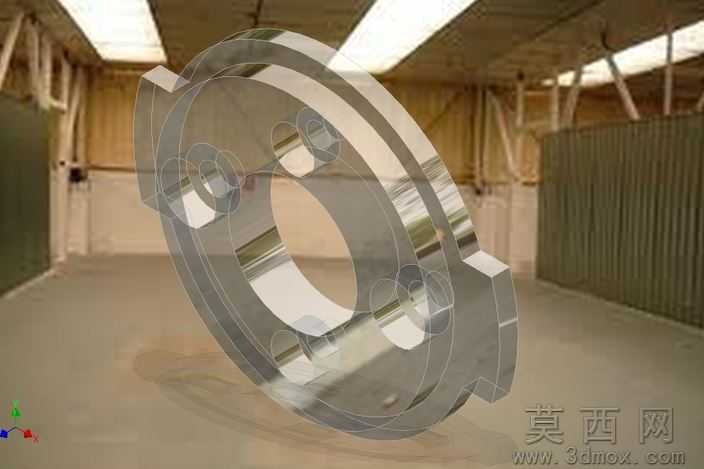

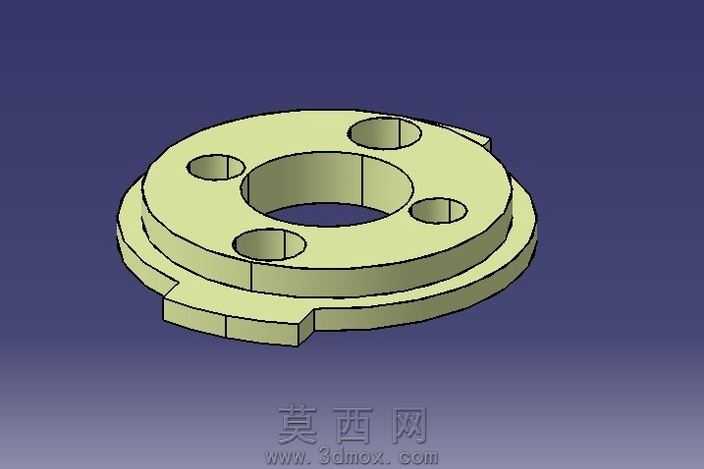

本模型为电动机配套使用的法兰式接口安装板，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工零件的尺寸规范与装配公差要求，先以旋转凸台命令生成接口板的双层阶梯圆盘基体，精准控制上下两层圆盘的同轴度与台阶高度差，保证基体结构的基础强度与装配适配性。在基体结构完成后，通过拉伸切除命令加工中心大直径通孔，该孔为电动机输出轴的穿越通道，建模时严格保证孔位与圆盘基体的同轴度公差，避免轴系装配后出现偏心卡顿的问题；随后在圆盘的环形安装面上均匀布置四个小直径安装通孔，孔位采用圆周阵列方式生成，保证各孔相对于中心孔的位置度一致，满足装配时螺栓穿装的互换性要求。针对接口板的定位需求，在圆盘外缘设计两处对称的凸台定位结构，通过拉伸凸台命令生成后做边角倒钝处理，既可以实现接口板与对接部件的周向定位，防止装配后出现相对转动，也能去除锐边避免加工装配过程中划伤操作人员。材质设定上选用常用的45号结构钢，渲染时赋予金属哑光质感，对加工面做细微的粗糙度纹理处理，还原真实机加工零件的表面效果，非加工面保留均匀的氧化层质感，区分不同加工区域的视觉表现。设计过程中充分考量零件的加工工艺性，所有孔位均设计为直通孔避免复杂的盲孔加工，台阶面的过渡圆角统一设定为标准工艺圆角，减少加工时的应力集中问题，同时各结构的壁厚均匀，不会出现铸造或加工时的变形缺陷；整体结构紧凑，在保证连接强度与定位精度的前提下尽可能精简冗余结构，有效降低零件的整体重量与材料消耗，完全适配中小型电动机的端盖连接、动力输出接口转接的使用需求，可直接用于装配仿真、工程图导出与加工生产参考。
