轴向磁通无刷永磁电机结构三维设计

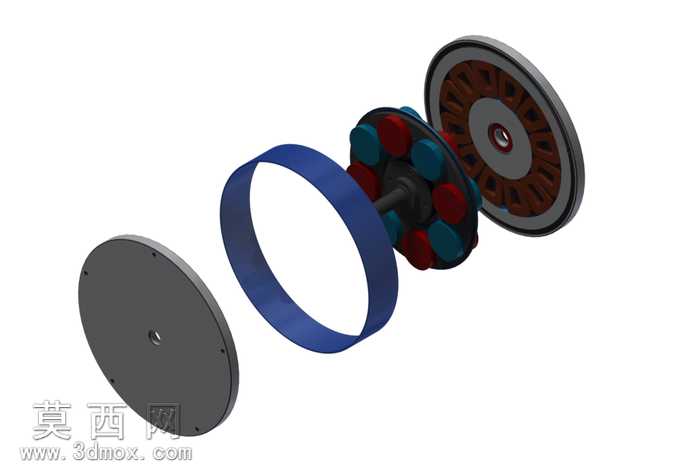

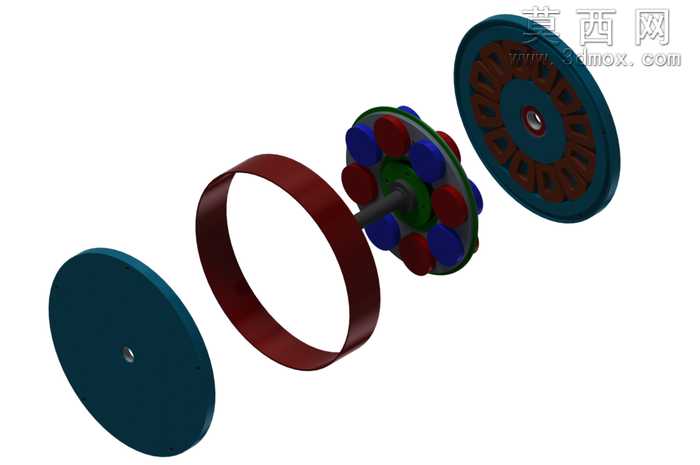

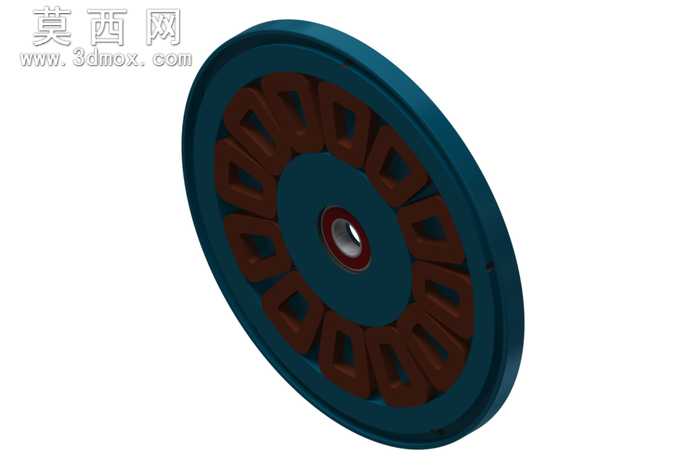

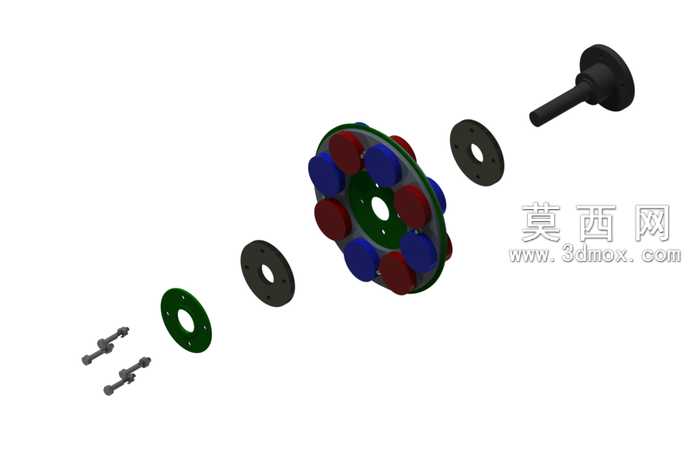

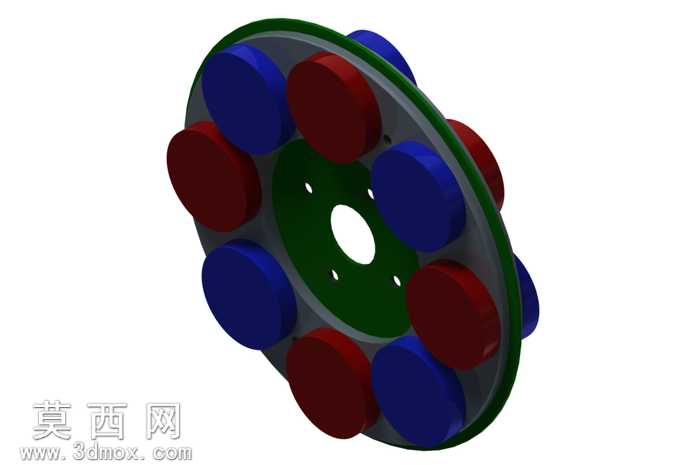

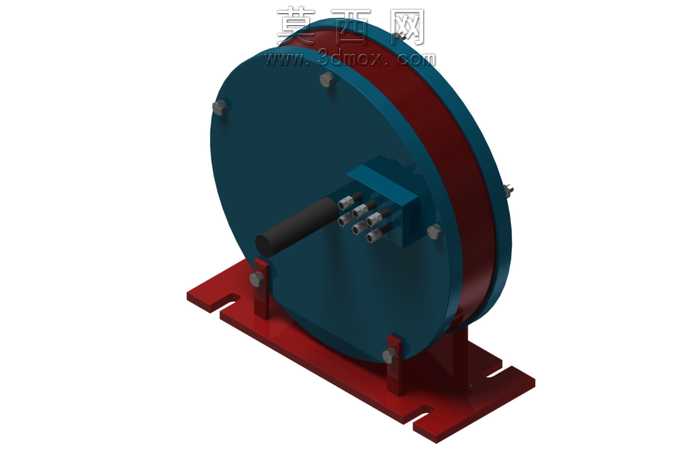

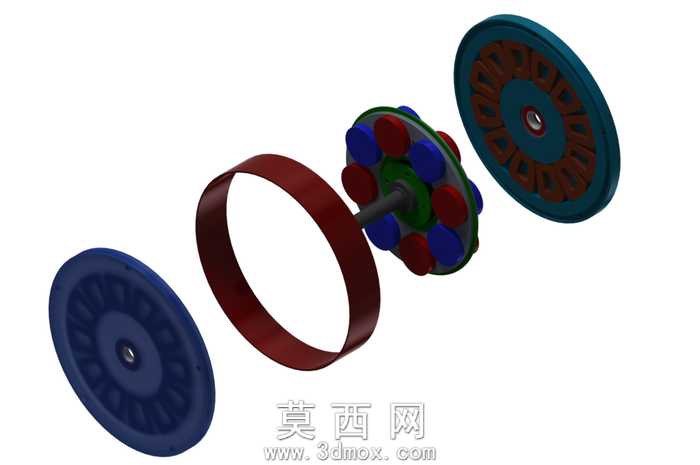

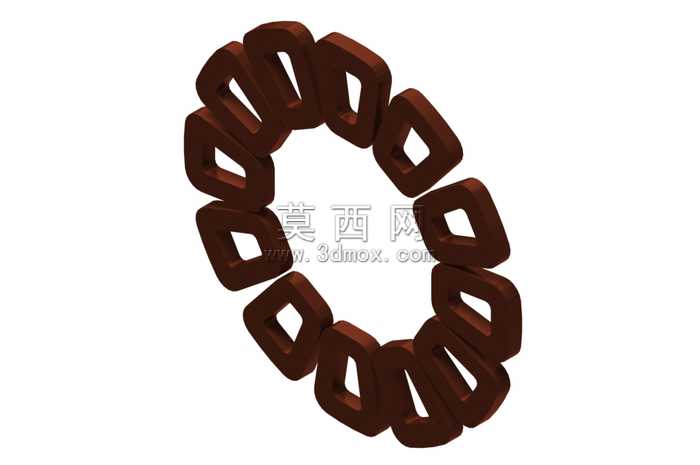

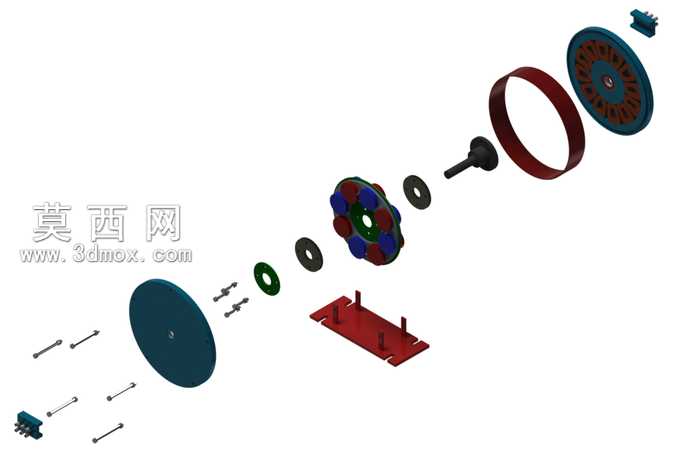

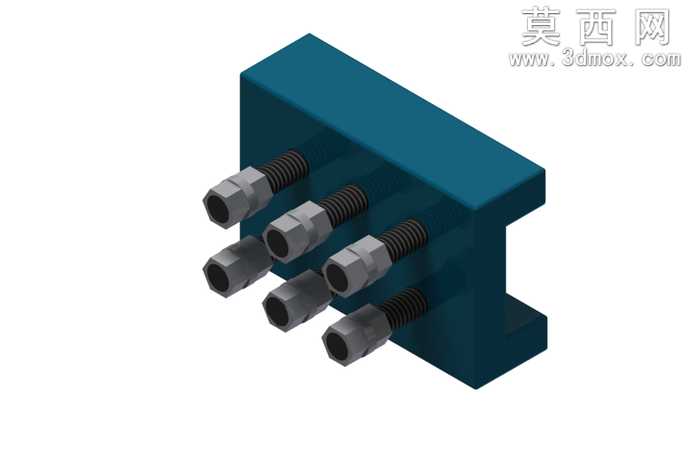

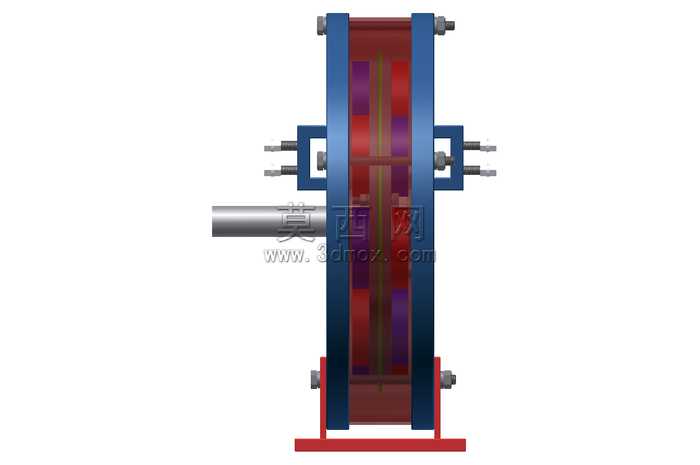

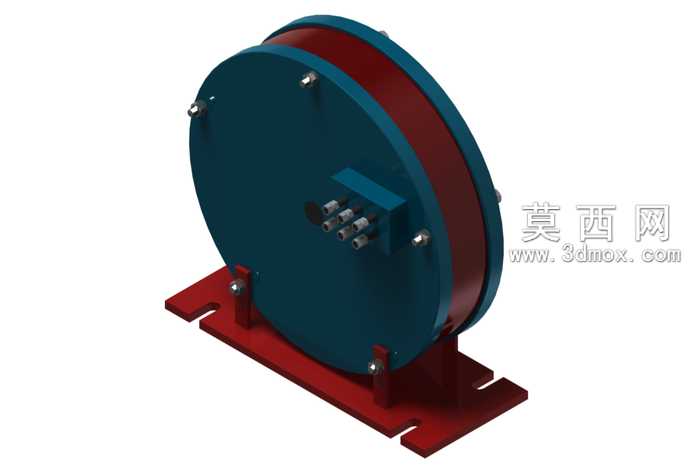

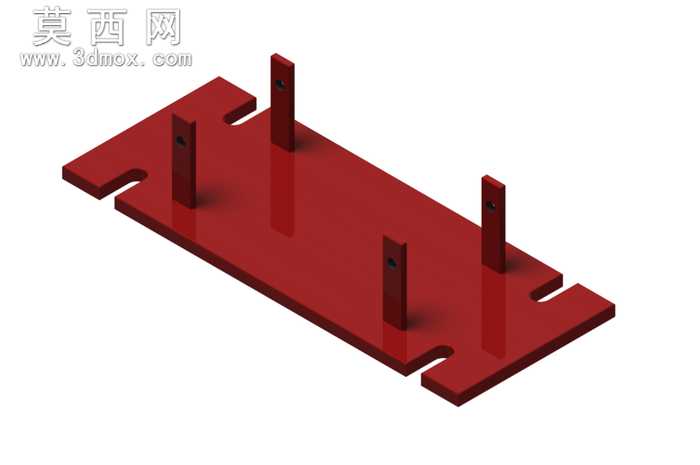

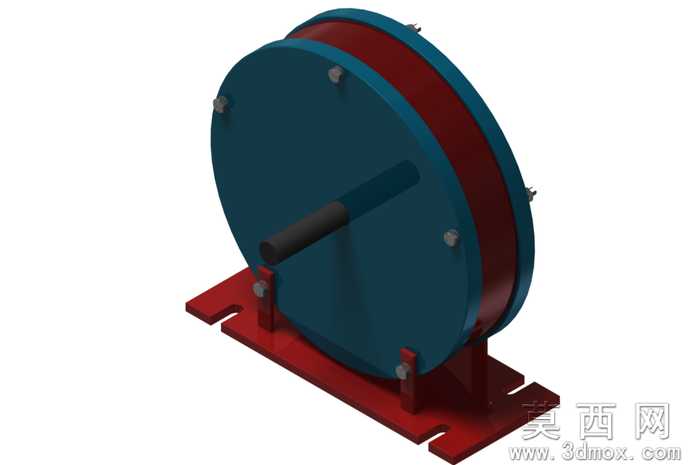

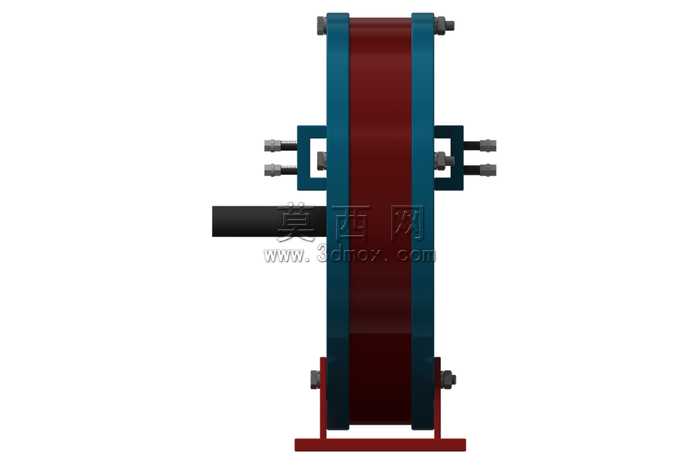

本作品为轴向磁通结构的无刷永磁电机三维建模设计，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循轴向磁通电机的结构特性，将电机整体划分为前端盖、后端盖、永磁转子组件、定子绕组组件、输出轴、接线端子组件、安装固定底座七大模块逐一构建，各模块间的装配公差、配合关系均按照实际电机的装配逻辑设置，保证模型装配逻辑与实物完全一致。渲染阶段针对不同部件的材质特性做了区分设置：电机端盖采用哑光深青蓝色金属漆材质，还原工业电机端盖的喷涂质感，表面添加细微的颗粒质感模拟实际铸件的表面肌理；转子磁轭部分采用暗红色防锈漆材质，与端盖形成清晰的视觉区分，便于观察内部磁路结构；输出轴采用发黑处理的合金钢材质，表面设置细微的轴向纹理，还原传动轴的加工质感；安装底座采用与磁轭一致的暗红色防锈漆材质，底座上的安装腰型孔、加强筋结构均做了细节还原，孔位边缘添加倒角处理，避免模型出现尖锐棱角不符合实际加工工艺的问题；接线端子部分采用金属接头与绝缘基座的组合材质，端子的螺纹结构、接线位的细节都做了精细化建模，还原电机接线部位的真实结构。设计思路上围绕轴向磁通电机的扁平式结构特点展开，整体采用盘式布局，大幅缩短电机的轴向尺寸，适配安装空间受限的应用场景；永磁转子采用表贴式磁钢结构，建模时预留了磁钢安装位的定位结构，定子绕组采用集中式绕组布局，绕组端部的排布、绝缘结构的细节都做了简化还原，既保证模型的结构展示性，又避免过多冗余细节影响模型的通用性；安装底座采用一体式冲压折弯结构设计，底座上设置多组长条安装孔，可适配不同安装孔距的安装基面，提升电机的安装适配性；端盖与机体的连接采用周向均布的内六角螺栓固定，螺栓的位置、规格均按照小型永磁电机的常用标准设置，端盖上预留的轴承安装位、密封槽结构也做了对应建模，完整还原电机的密封、转动支撑结构。整体模型结构完整，各部件可单独拆分查看，能够清晰展示轴向磁通无刷永磁电机的内部构造与装配关系，可用于电机结构教学、方案展示、安装模拟等场景。
