啮合式螺旋斜齿轮传动结构三维设计

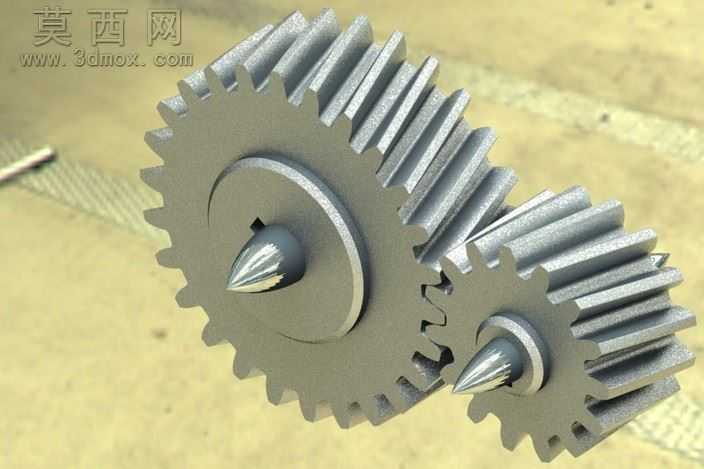

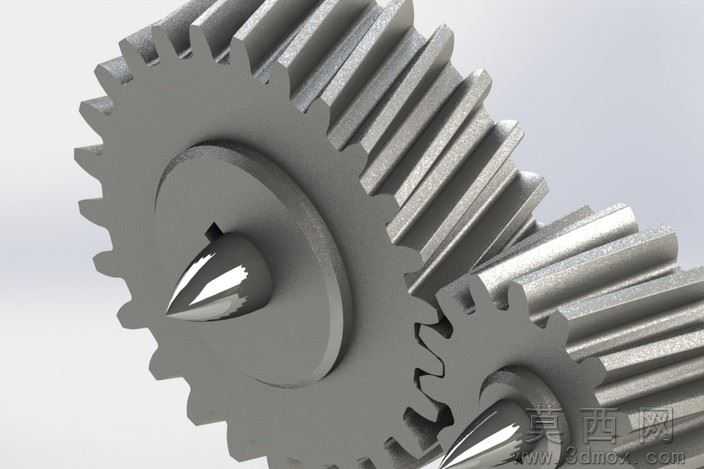

本作品为一对相互啮合的螺旋斜齿轮传动结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循斜齿轮的齿廓生成原理，先通过渐开线方程绘制精确的齿形轮廓，再沿螺旋线方向进行扫掠切除生成斜向轮齿，保证轮齿的螺旋角、模数、压力角等核心参数完全匹配，确保两个齿轮能够实现顺畅无卡滞的啮合传动。建模阶段对齿轮的轮毂结构、轴孔键槽、端面定位锥头都做了精细化处理，轴孔处的键槽尺寸按照标准传动配合要求设计，能够满足与传动轴的周向固定需求，端面的锥形定位结构可实现齿轮装配时的快速对中，降低装配调试的难度。材质渲染阶段选用了哑光金属材质模拟合金钢齿轮的真实质感，调整材质的粗糙度、金属度参数还原机加工金属表面的细微纹理，同时添加了柔和的环境漫反射光照，突出轮齿表面的加工质感与啮合部位的结构细节，让整体渲染效果贴近实际工业齿轮的实物状态。结构设计上，两个齿轮采用不同的齿数配比，可实现固定传动比的减速传动效果，轮齿的螺旋方向互为配对，啮合过程中轮齿是逐渐进入啮合又逐渐退出啮合，相比直齿轮传动具备更平稳的传动特性、更低的运行噪音与更强的承载能力，可用于中高速重载的机械传动场景。设计过程中重点校验了轮齿的啮合侧隙、齿顶隙参数，避免传动过程中出现齿面干涉或磨损加剧的问题，同时对齿轮的轮毂厚度、轮缘强度做了结构优化，在保证整体结构强度满足传动负载要求的前提下，尽可能减轻齿轮自身重量，提升传动效率。整体模型结构完整，参数准确，可用于机械传动结构的教学演示、传动方案的可视化验证以及相关机械产品的设计参考。
