手动式猪油提取分离压力装置

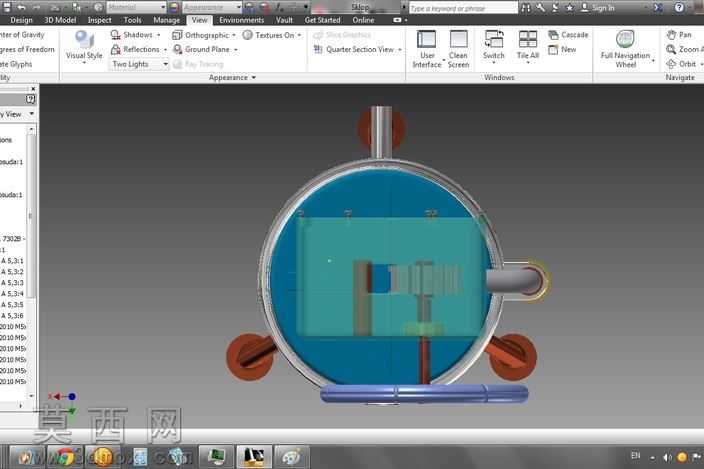

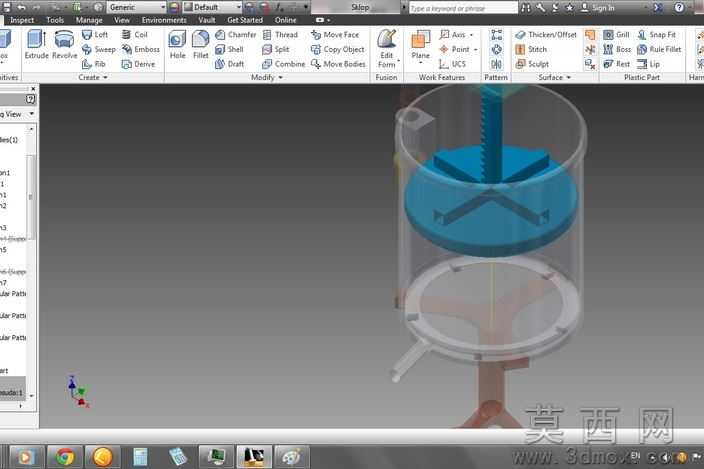

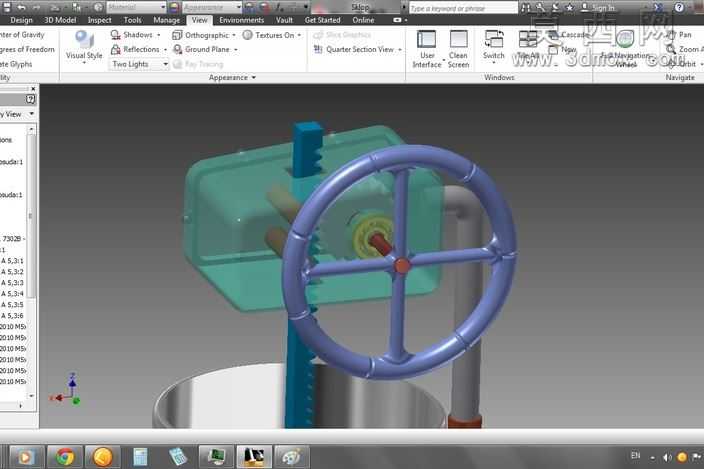

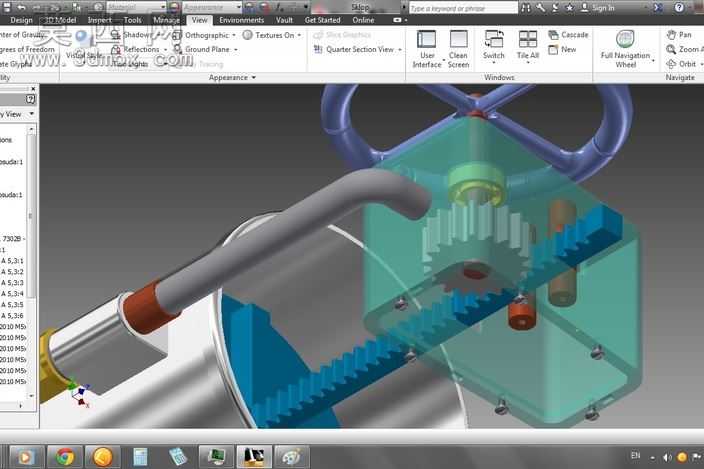

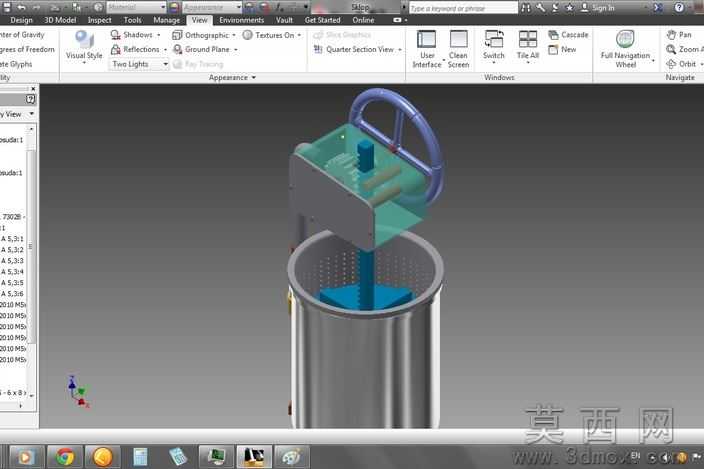

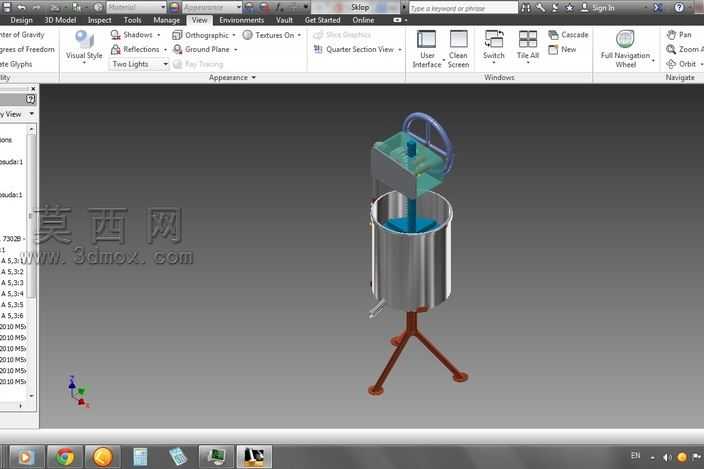

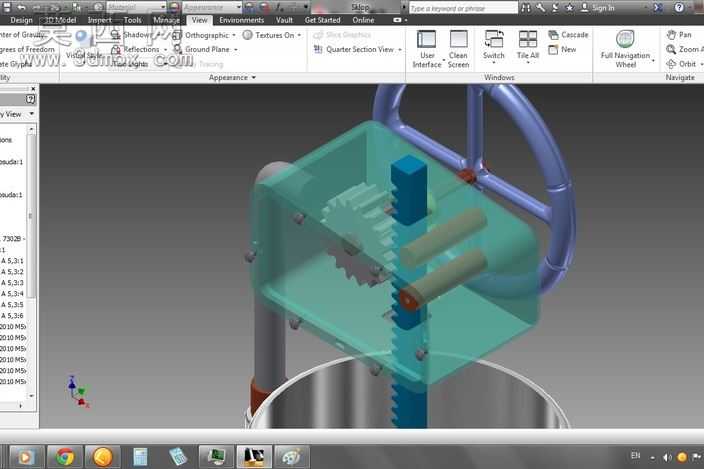

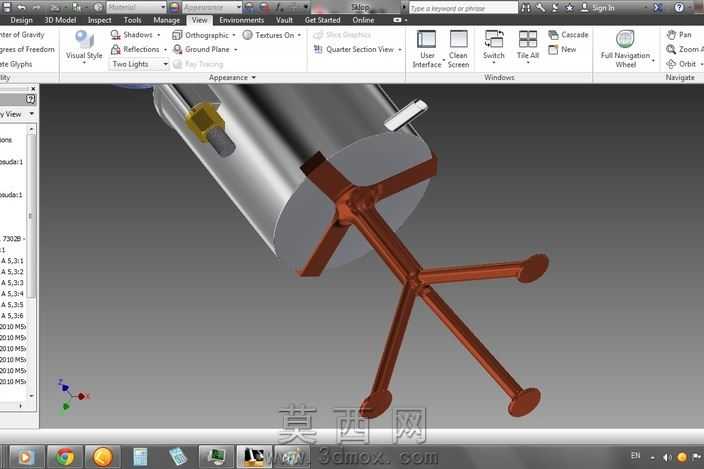

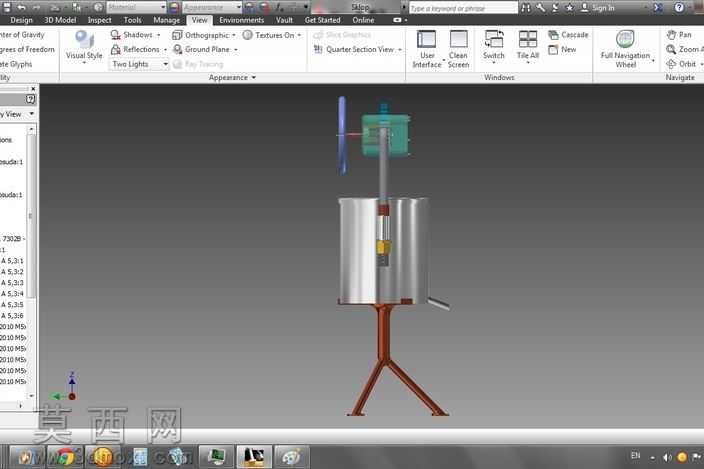

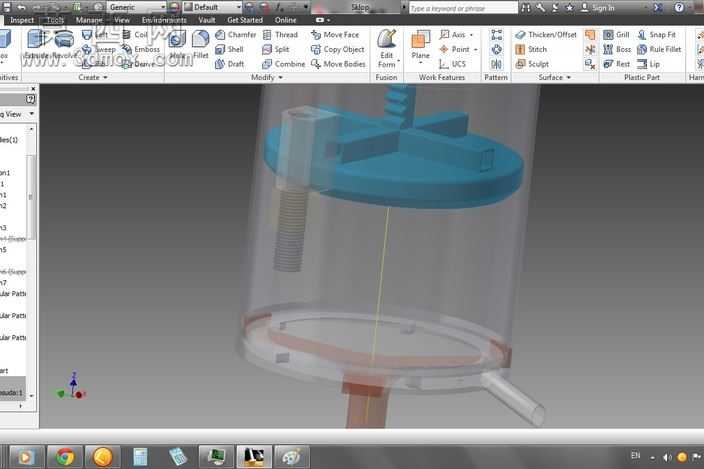

该装置通过三维建模软件完成全参数化设计，整体采用立式同轴布局，建模过程中先以中心基准轴为定位核心，依次完成三脚支撑机架、承压盛料筒体、手动施压传动组件、压料执行部件的零件建模，再通过装配约束完成整机配合，确保施压组件与盛料筒体的同轴度误差控制在合理范围内，避免压榨过程中出现偏载卡顿的问题。渲染阶段针对不同部件匹配对应材质属性，三脚支撑支架赋予金属烤漆材质，呈现哑光深棕的金属质感，表面添加细微的颗粒纹理模拟实际喷涂工艺的表面效果；盛料筒体采用食品级不锈钢材质，调整金属反射参数与粗糙度，呈现亮面金属的光洁质感，符合食品加工场景的卫生属性；施压操作手柄、传动杆等部件分别赋予工程塑料与镀铬金属材质，区分不同操作部件的视觉层次，提升渲染图的真实感。结构设计上，底部三脚支撑采用120度均匀分布的支腿结构，支腿末端做加宽防滑处理，保证手动施压过程中整机的稳定性，避免侧翻；盛料筒体为直筒式结构，侧壁预留出液通道，压榨过程中析出的油脂可沿通道顺利流出，实现油渣的有效分离；施压组件采用螺旋传动结构，搭配横向操作手柄，通过杠杆原理降低手动操作的施力强度，用户转动手柄即可带动压盘沿筒体内壁垂直下行，对筒内物料施加稳定压力，压盘边缘做圆角与密封间隙设计，既保证压料过程中不会夹带料渣，又能避免压盘与筒壁出现卡滞。设计思路围绕家用小型油脂提取的实用需求展开，摒弃复杂的动力结构，全手动操作无需外接电源，整体结构简单易拆装，方便使用后的清洁维护，除猪油提取分离功能外，也可适配其他软性物料的压榨脱水作业，兼顾实用性与易用性，建模过程中对所有活动部件做了干涉检查，确保操作行程内无零件碰撞，各连接部位的强度通过结构加厚、圆角过渡做了强化处理，保证手动施压时的结构可靠性。
