手动螺旋台式压力机三维结构设计

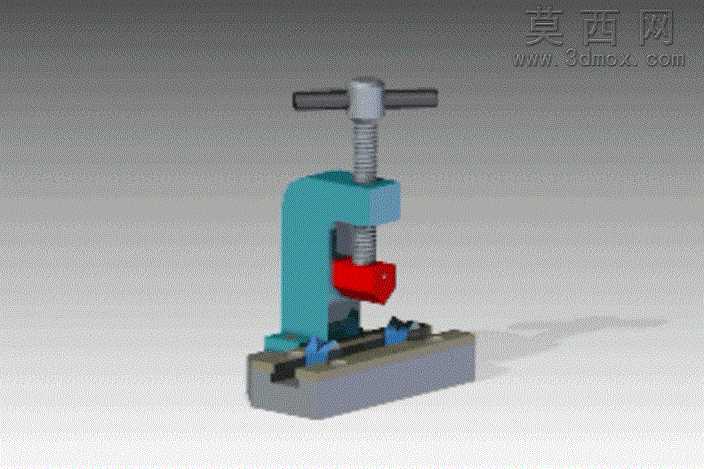

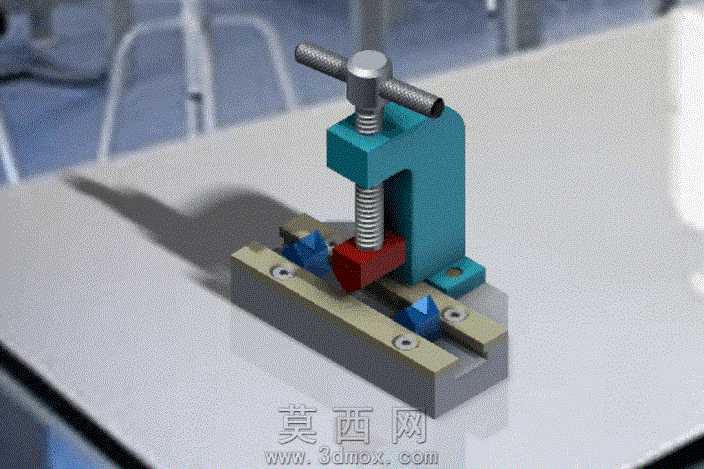

本作品为手动螺旋驱动的台式压力机三维建模成果，建模过程围绕机械结构的功能性与装配合理性展开，完整还原了手动压力机的全部核心构件。整体结构以C型立式机架为承载主体，机架采用一体式弯折造型设计，上部开设适配螺旋丝杠的传动安装孔，下部延伸出水平工作台面，为工件装夹与施压作业提供稳定的支撑基础。传动部分采用梯形螺旋丝杠结构，丝杠顶端配置T型横向操作手柄，通过转动手柄将圆周运动转化为压头的垂直直线运动，螺旋副自带的自锁特性可在施压过程中保持压力稳定，避免压头意外回落引发的安全问题。压头部件采用分体式装配设计，红色施压块与丝杠下端活动连接，可根据作业需求更换不同形状的压头，适配压装、冲孔、校直等不同的作业场景。工作台面配置了可调节的蓝色定位夹具，能够根据工件尺寸调整夹持位置，保证施压过程中工件不会发生偏移，提升作业精度。建模过程中对所有零件的装配公差进行了合理预留，清晰呈现了各部件之间的配合关系，丝杠与机架安装孔的间隙配合、压头与丝杠的铰接结构、夹具与工作台的滑动连接都得到了准确还原。材质渲染方面，机架部分采用哑光青蓝色金属漆材质模拟铸铁机架的表面质感，丝杠、手柄等传动部件采用亮银色金属材质体现机加工零件的光洁度，压头采用醒目的红色涂装突出作业部件，工作台采用灰色磨砂金属材质还原工装平台的耐磨特性，定位夹具采用蓝色工程塑料材质区分功能部件，整体渲染效果层次分明，各部件辨识度高。设计思路上聚焦小型手动压力机的实用属性，在保证结构强度的前提下简化了非必要的复杂构件，整体造型紧凑小巧，适合桌面级轻型加工作业使用，模型完整还原了手动螺旋压力机的工作原理，可用于机械结构教学、工装设计参考等场景，各部件均可单独拆分编辑，方便后续进行结构优化与工程图导出。
