便携式20吨手动液压折弯压力设备

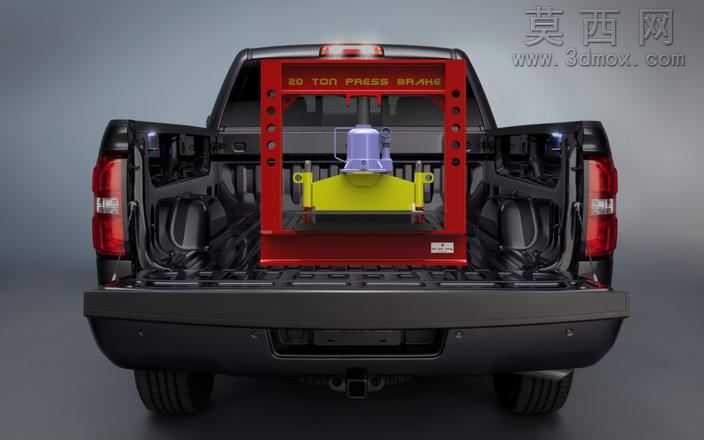

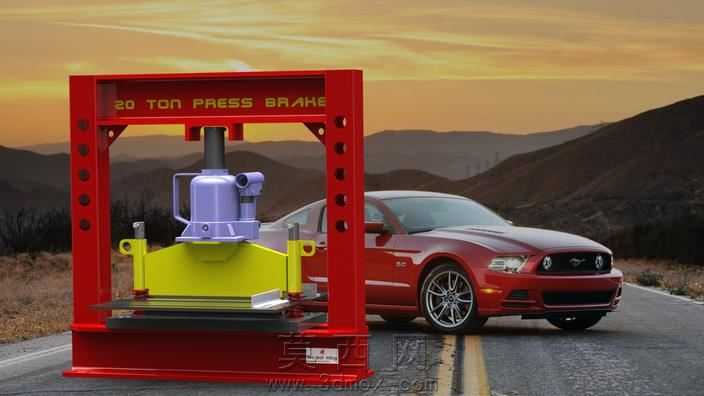

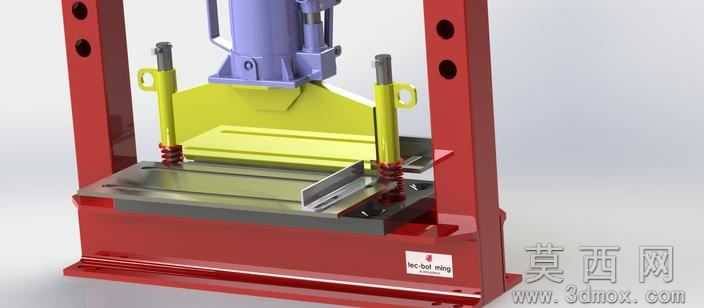

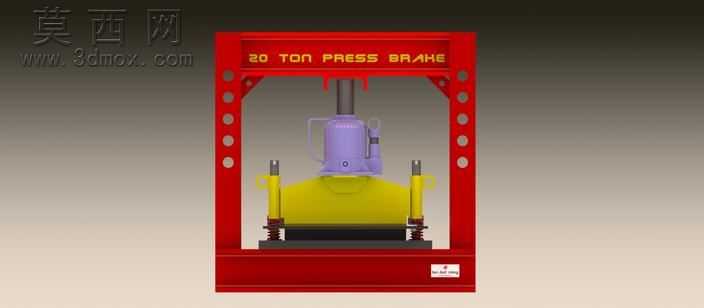

本模型为便携式20吨液压折弯压力设备，采用三维建模软件完成全参数化结构搭建，完整还原了设备的各组成部件与装配关系。建模过程中首先搭建主体龙门式红色框架结构，框架两侧开设多组等距调节圆孔，用于适配不同加工高度的工件装夹需求，框架上下横梁做了加厚结构处理，保证承压时的结构刚性，建模时对框架的焊缝、安装孔位、边角倒角都做了精细化还原，避免模型出现尖锐破面。设备核心的液压动力单元采用立式手动液压千斤顶结构，建模时还原了紫色的液压油缸主体、顶部的压杆连接位、侧面的手动泄压阀结构，油缸下方连接黄色的压头安装座，压头两侧对称设置黄色的导向立柱，立柱底部配置黑色复位弹簧，在压头完成下压动作后可带动压头自动复位，导向立柱与框架上的导向套做了同轴度配合约束，还原真实的滑动导向结构。底部工作台面做了平整化处理，台面上设置可调节的工件定位挡块，适配不同尺寸的金属板材折弯作业。渲染阶段采用工业产品写实渲染方案，红色框架赋予高光泽金属烤漆材质，还原漆面的反光质感与色彩饱和度；液压油缸部分赋予磨砂紫色金属漆材质，区分于框架的视觉表现；压头座与导向立柱赋予亮黄色工业漆材质，复位弹簧赋予发黑弹簧钢材质，工作台面赋予磨砂铸铁材质，各部件材质的粗糙度、反光度参数都经过反复调试，还原真实工业设备的材质质感。灯光布置采用三点布光结合环境HDR贴图，既突出设备的结构轮廓，又避免过度反光丢失结构细节。设计思路上围绕便携式小型加工场景需求，整体结构紧凑无需外接动力源，依靠手动液压即可提供20吨的折弯压力，框架的多孔位调节设计可快速调整开口高度，适配不同厚度、不同折弯高度的小型金属板材加工需求，双导向柱加复位弹簧的结构保证下压过程的稳定性与回程的便捷性，整体模型装配关系完整，各活动部件保留了正确的运动约束关系，可直接用于运动仿真演示，也可作为小型液压加工设备的设计参考方案，完整呈现了便携式液压折弯设备从框架承载、液压动力输出、导向复位到工件装夹的全流程结构逻辑。
