减速器传动齿轮轴精密三维设计

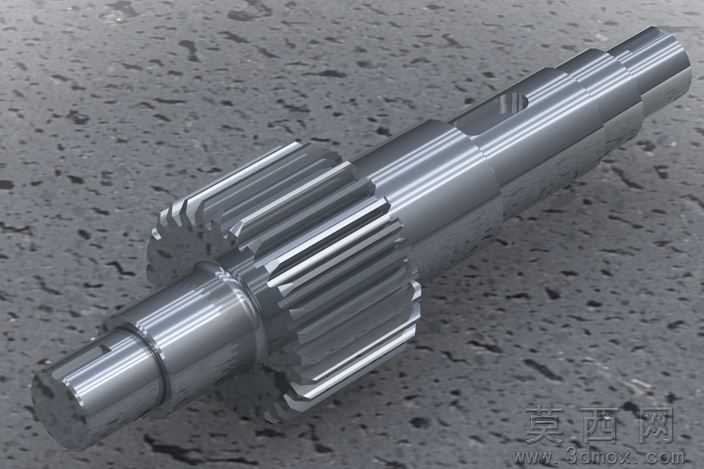

本作品为减速器配套的传动齿轮轴三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范与齿轮轴加工工艺要求。模型主体为阶梯轴结构，轴身依次设置有不同直径的轴段，分别用于安装轴承、齿轮以及实现轴系的轴向定位，各轴段过渡处设计有标准圆角，可有效降低应力集中风险，提升零件的疲劳强度。轴身集成的斜齿轮部分，建模时严格按照渐开线齿廓生成逻辑，通过参数化方程绘制齿形曲线，经拉伸、阵列、布尔运算完成齿体构建，齿向螺旋角、模数、齿数等核心参数完全匹配1:16减速比的减速器传动需求，齿面与轴身采用一体化建模设计，保证了传动结构的同轴度与整体刚性。模型还还原了轴端的键槽结构，键槽尺寸符合国家标准公差要求，可实现与传动轮毂的周向固定，保障扭矩传递的稳定性。渲染阶段采用金属合金钢材质，通过调整材质的粗糙度、反射率参数，还原了调质处理后合金钢零件的金属光泽与机加工表面质感，场景搭配带细微纹理的水泥质感地面，采用三点布光方案，主光突出轴身的圆柱曲面轮廓与齿面的结构细节，辅光弱化阴影死角，补光提升整体画面层次感，最终渲染效果清晰展现了齿轮轴的结构特征与加工质感。设计过程中充分考虑了零件的装配适配性，各轴段直径、长度尺寸均与对应配合件的安装尺寸匹配，齿轮参数经过啮合校验，可保证与配对齿轮的正确啮合，避免传动干涉，整体模型结构完整，细节还原度高，可用于减速器的虚拟装配、运动仿真、工程图生成以及数控加工编程参考，能够帮助设计人员快速完成减速传动系统的方案验证与结构优化。
