台架式水杀菌处理设备结构设计

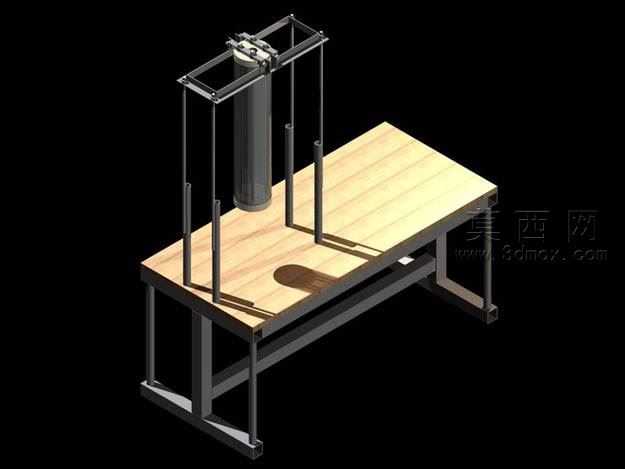

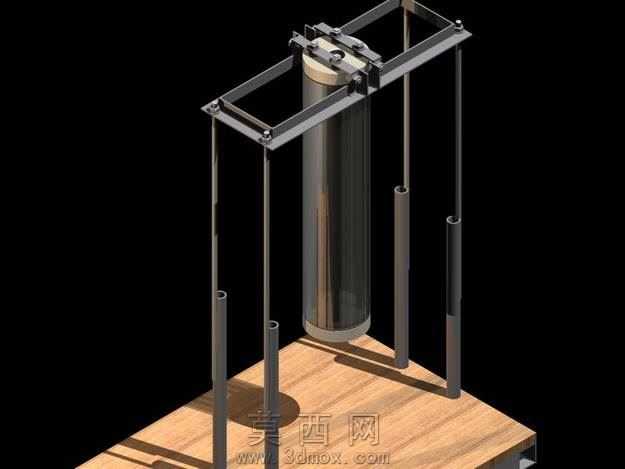

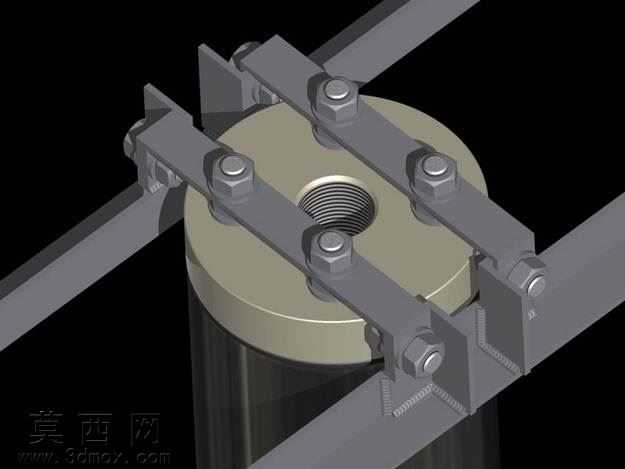

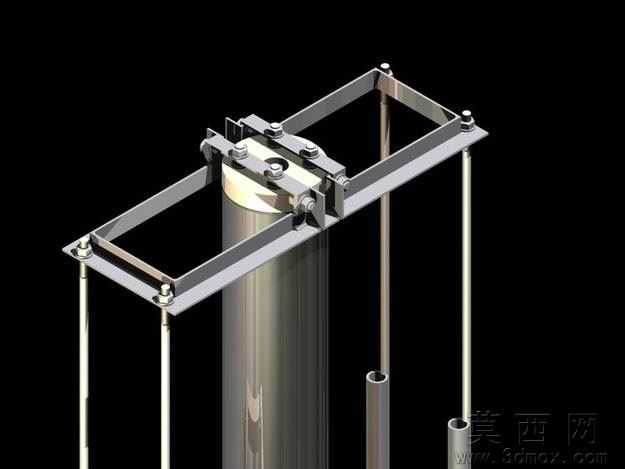

本模型为台架式水杀菌处理设备，采用Autodesk Inventor完成全参数化三维建模，整体结构遵循工业水处理设备的实用化设计逻辑，建模过程中对各部件的装配公差、连接逻辑进行了严谨还原，可直接用于结构验证、方案展示与工程参考。模型整体由支撑台架、杀菌罐体、定位立柱、操作台面四大核心模块构成，支撑台架采用矩形钢管焊接成型的框架结构，建模时对管材的壁厚、焊接衔接处的倒角做了精细化处理，底部设置可调式支撑脚结构，可适配不同平整度的安装地面，保证设备运行时的稳定性。操作台面采用仿实木纹理的板材设计，建模时赋予了清晰的木纹材质与哑光漆面质感，台面上预留了罐体安装让位缺口与操作工位区域，符合实际使用时的操作动线需求。杀菌罐体为立式圆柱承压结构，罐体顶部设置快开式密封端盖与管路连接接口，建模时还原了端盖的锁紧结构、密封槽位细节，罐体表面赋予磨砂金属材质，模拟不锈钢杀菌腔体的真实质感，四根垂直定位立柱沿罐体周向均匀分布，通过顶部框架与底部台架形成稳固的夹持结构，保证罐体安装后的垂直度与运行稳定性，避免管路连接时出现应力偏移。渲染阶段采用黑色纯色背景突出设备主体，通过定向打光模拟工业展厅的光照效果，清晰呈现金属框架的硬朗质感、台面的温润纹理与罐体的金属光泽，各部件的装配关系一目了然，无结构干涉问题。设计思路上围绕小型商用净水杀菌场景展开，整体结构紧凑，台架与操作台面集成设计既满足了杀菌罐体的固定需求，又预留了足够的操作空间，可适配小型门店、办公场所的饮用水杀菌处理需求，各部件均采用标准化工业型材与通用配件设计，具备良好的加工可行性与装配便捷性，模型完整还原了设备的所有结构细节，可用于产品演示、结构优化与教学参考。
