管道夹持用管虎钳装配结构设计

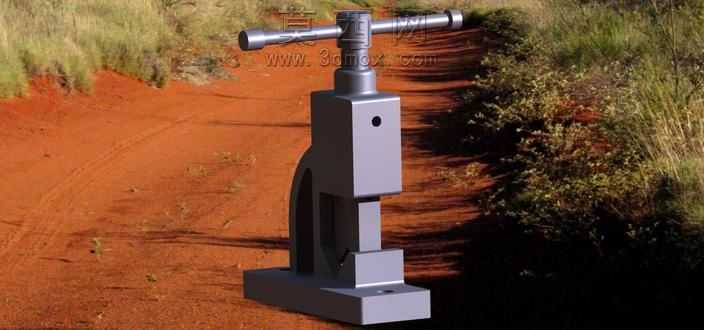

该作品为管虎钳的完整装配三维模型，整体建模过程严格遵循机械工装夹具的设计规范，在三维软件中先完成各个单体零件的参数化建模，再按照实际装配约束关系完成总装搭建，所有配合间隙、运动行程都参照真实手动虎钳的工业标准设定，保证模型的结构合理性与可动性。模型的底座采用一体式厚重结构设计，底部预留安装固定孔位，建模时通过拉伸、切除特征完成底座的轮廓构建，对底座的支撑弧面做了圆角过渡处理，避免应力集中的结构缺陷；竖直的钳身主体与底座采用一体化建模逻辑，保证整体结构的刚性，钳身内部设计有与丝杆配合的导向通道，通道的内壁尺寸严格匹配丝杆的传动参数。活动钳块与顶部的施压螺杆做了同轴配合设计，顶部的操作横杆采用贯穿式结构，建模时对横杆与螺杆的连接位置做了限位特征设计，保证操作时横杆不会发生滑脱。渲染阶段采用金属磨砂材质模拟虎钳的铸铁本体质感，对活动配合面做了轻微的抛光质感区分，背景选用户外红土地实景，通过光影投射突出模型的立体轮廓与结构层次，材质的粗糙度、金属度参数都经过反复调试，还原真实五金工具的哑光金属质感。设计思路围绕管道类工件的夹持需求展开，钳口位置设计有适配圆弧面的夹持结构，相比普通平口虎钳更适配圆柱形管件的装夹作业，整体结构紧凑，操作逻辑符合手动工装的使用习惯，所有零件的壁厚、受力位置都做了结构加强处理，既满足手动夹持的受力需求，也兼顾了模型的轻量化展示效果，装配过程中对所有运动部件做了干涉检查，保证螺杆升降、钳口开合的动作不存在结构冲突，完整还原了手动管虎钳的工作原理与结构细节。
