冲压组件式控制装置三维结构设计

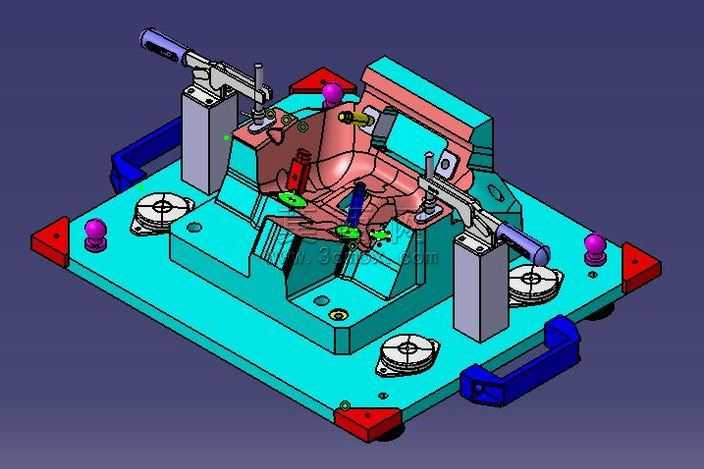

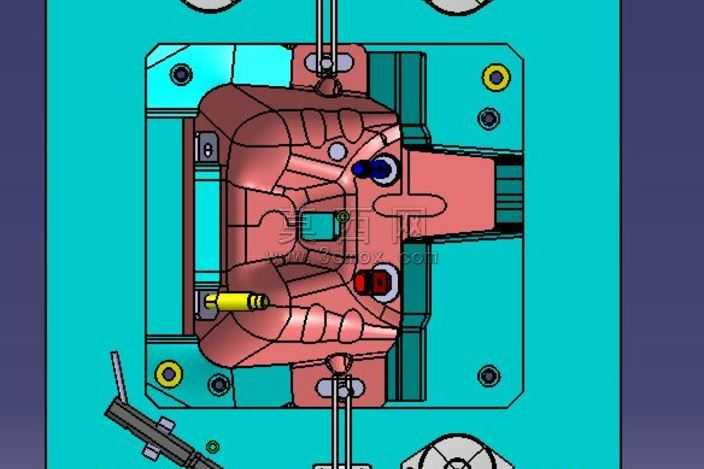

本作品为冲压组件式控制装置的三维建模成果，整体设计围绕工业场景下的控制功能需求展开，采用模块化装配思路完成全结构搭建。建模阶段优先梳理装置的功能逻辑，将整体结构拆解为冲压成型基体、连接定位组件、动作执行端、限位调节结构四个核心模块，各模块间通过标准的装配约束关系完成组合，保证结构间的配合精度符合实际工装的使用要求。建模过程中对冲压件的成型特征做了精细化还原，针对冲压工艺带来的折弯圆角、冲裁切面、压型凹槽等细节特征，均按照实际冲压加工的工艺参数进行绘制，避免了理想化建模带来的结构失真，同时对各组件间的连接孔位、定位卡槽、配合公差带做了参数化设置，方便后续根据实际使用场景调整尺寸参数。材质配置方面，根据不同部件的加工工艺与使用场景做了区分，冲压成型的基体部件采用冷轧钢板材质，还原了冲压后表面的哑光金属质感，对表面做了细微的纹理处理模拟冲压加工留下的轻微纹路；连接紧固件采用标准镀锌件材质，呈现出镀锌层特有的淡蓝色金属光泽；动作执行端的接触部件采用耐磨工程塑料材质，通过调整材质的粗糙度、反光度参数还原工程塑料的磨砂质感。渲染阶段采用工业产品常用的三点布光方案，主光源模拟车间自然光从侧上方照射，突出结构的轮廓层次与冲压件的折弯立体感，辅助光源补充暗部细节避免结构阴影处死黑，顶光勾勒装置的顶部轮廓线，同时添加了微弱的环境反射效果，让金属部件的反光更贴近真实车间环境下的视觉效果，整体渲染风格偏向工业产品展示的写实风格，清晰呈现各部件的结构形态与装配关系。设计思路上，该控制装置兼顾了结构强度与装配便捷性，冲压成型的基体在保证整体结构刚性的同时减少了机加工工序，降低了生产制造成本，模块化的组件设计让装置的后期维护与部件更换更加便捷，各限位结构的预留调节空间也让装置可以适配不同规格的配套工装，拓展了装置的适用场景。建模过程中还对装置的动作行程做了模拟校验，确认各活动部件在动作过程中不存在结构干涉，活动行程满足控制功能的需求，整体结构的受力分布也做了初步的合理性验证，保证冲压基体的受力薄弱处有足够的结构强度，满足长期使用的耐久性要求。
