汽车发动机动力传输连杆结构设计

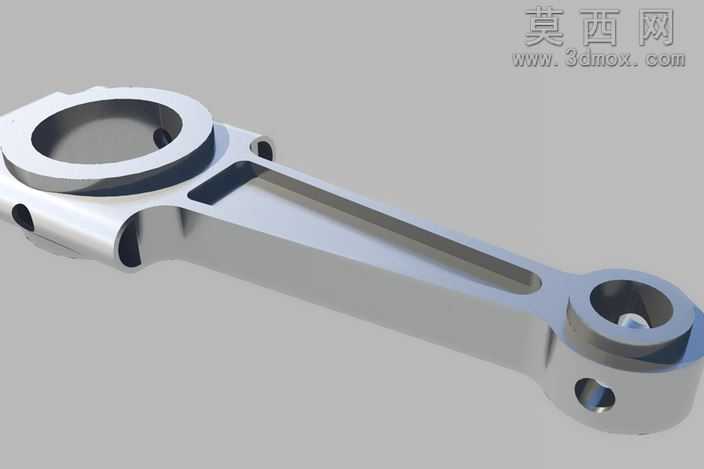

本作品为汽车发动机核心传动部件连杆的三维设计成果，建模阶段严格遵循内燃机连杆的实际工程尺寸规范，先通过草绘绘制连杆大小头的基准轮廓，精准确定大小头中心距这一核心参数，大头对应曲轴曲柄销的安装孔径、小头对应活塞销的安装孔径均按照通用汽油机的配套尺寸设定，保证后续装配的适配性。建模过程中对杆身采用变截面工字梁结构设计，在保证整体结构强度的前提下尽可能降低构件自重，减少发动机运转过程中的往复惯性力，杆身与大小头的过渡区域全部采用圆弧平滑过渡，避免应力集中导致的部件疲劳损坏，大小头的端部分别设计了对应的定位结构与螺栓安装孔位，满足实际生产中的装配紧固需求。材质渲染阶段选用了发动机连杆常用的锻钢材质表现，调整材质的金属粗糙度、反光度参数，还原锻件经过机加工后的表面质感，黑色背景下的渲染效果突出构件本身的结构轮廓，清晰展现杆身的弧度变化、大小头的环形结构以及侧面的减重孔细节。设计过程中充分考虑连杆的实际工况，在往复运动过程中需要承受活塞传递的爆发压力，同时还要承受纵向惯性力，因此在结构设计时对大小头的壁厚、杆身的截面尺寸都做了对应强化，既保证构件有足够的抗冲击、抗疲劳性能，又不会因为冗余设计增加不必要的重量，整体结构完全符合内燃机连杆的工程设计逻辑，可作为动力系统结构教学、发动机零部件设计参考的三维素材使用。
