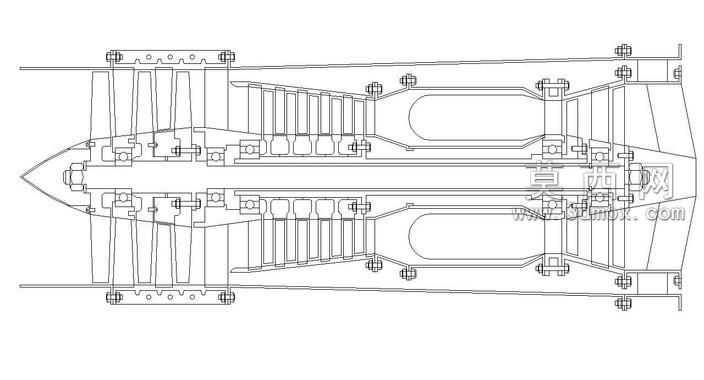

EJ200航空发动机剖面结构三维设计

本模型为EJ200航空发动机的剖面结构三维设计成果，建模过程中严格参照该型双转子加力式涡轮风扇发动机的真实结构参数，采用自顶向下的设计思路完成整体架构搭建。首先在三维建模环境中确立发动机的中心轴线作为全局基准，依次完成进气道、三级低压压气机、五级高压压气机、环形燃烧室、单级高压涡轮、单级低压涡轮、加力燃烧室与收敛-扩张喷管的各部件轮廓绘制，针对每一级压气机叶片、涡轮叶片的翼型曲面采用样条曲线拟合结合曲面放样的方式生成，保证叶片气动外形与实物一致。建模过程中对机匣的分层结构、转子的支撑轴承位置、静子叶片的固定结构均做了1:1比例的还原，各部件间的装配关系完全匹配真实发动机的连接逻辑，比如压气机转子与涡轮转子的同轴度约束、燃烧室火焰筒与机匣的间隙配合、喷管调节片的铰接结构都做了精准的参数化设定。材质分配阶段，针对不同工作区域的部件赋予对应材质属性：压气机与涡轮叶片赋予高温合金材质，添加金属磨砂质感与高温氧化的细微色泽变化；机匣结构赋予钛合金材质，表现出轻量化高强度的金属质感；燃烧室区域添加耐热陶瓷涂层的材质效果，区分不同耐温层级的部件差异；密封件、管路等附属部件则赋予对应的橡胶、金属管路材质，让整体剖面模型的材质层次清晰可辨。结构设计上重点突出剖面展示的特性，将发动机沿纵向对称面做剖切处理，完整呈现内部气流通道的走向、转子与静子的排布逻辑、加力燃烧室的喷油与火焰稳定结构，让观看者可以直观理解大推力小涵道比涡扇发动机的工作原理与内部构造。建模完成后对所有部件的几何特征做了轻量化处理，在保证结构细节完整的前提下优化模型面数，同时保留各部件的独立参数化特征，方便后续开展结构拆解、运动仿真、气动分析等拓展工作，整体模型既可以作为航空动力领域的教学演示素材，也可为航空发动机相关的结构设计、原理验证提供参考依据。
